Abrazadera Stabil Tipo C

Aplicación

Abrazadera de tubería industrial, basada en el estandar DIN 3567 Tipo C para fijaciones suspendidas.
La sección del fleje corresponde con las especificaciones VdS.

Configuración

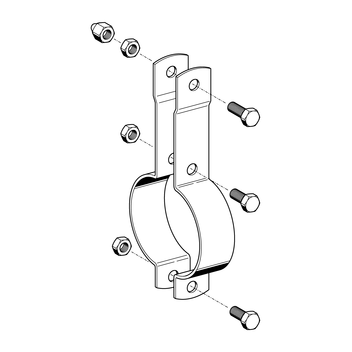

Con tornillos y arandelas: M10, clase 8.8, premontados.

Datos técnicos

Material:
Acero, cincado galvánico.

DN
Craga
admisible (tracción)
40 - 200 8,5 kN

La carga máxima admisible ha sido determinada según método estático, a partir de la carga de rotura; limitado a una deformación máxima a 1,5 mm o al 2% de elongación máxima del diámetro de la tubería.

DN
D
[mm]

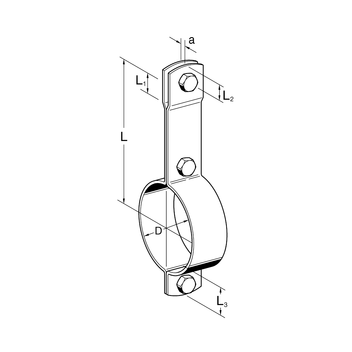

b x s
[mm]
L
[mm]
a
[mm]
L1
[mm]
L2
[mm]
L3
[mm]
40 50 40 x 4 95 7 22 17 25
50 62 40 x 4 111 7 22 17 25
65 78 40 x 4 134 7 22 17 25
80 91 40 x 4 156 7 22 17 30
100 116 40 x 4 188 7 22 17 30
125 148 40 x 4 204 7 22 17 30
150 173 40 x 4 217 7 22 17 30
200 225 40 x 4 243 7 22 17 30
DNDiámetro exterior
de la tubería ø
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
40 48,30,4425 152404
50 60,30,5125 152413
65 76,10,5625 152422
80 88,90,6525 152431
100114,30,7810 152440
125139,71,0810 152459
150168,31,1810 152468
200219,11,3910 152477
