Sistema de Montaje Pressix CC 41

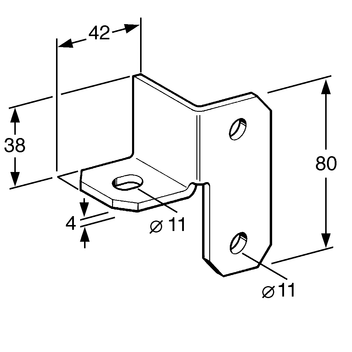

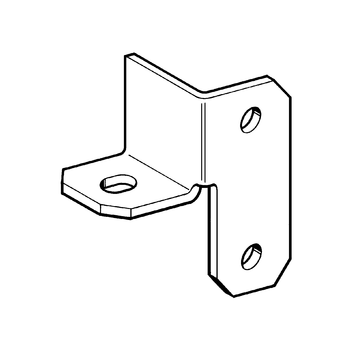

Soporte angular EW 41



Aplicación
Ángulo de montaje para travesaños; aplicable en carriles de montaje con 41 mm de ancho: 41/21 ... 41/62 (también apto para carriles dobles).
- Permite el montaje de travesaños entre carriles en aquellos casos en los que la apertura del carril y el travesaño no estén en el mismo plano.
- La misma pieza sirve para ambos extremos del travesaño, facilitando el almacenaje y sin riesgo de confusión.
Configuración
Se suministra sin tuercas ni tornillos.
Montaje
Se recomienda usar por parejas. Para facilitar el montaje, colocar en cada soporte 3 tornillos hexagonales M10x20 con Tuercas rápidas CC M10 (usar arandela para ranura). De esta manera, los soportes angulares podrán fijarse al carril inmediatamente después de su colocación.
Nota: La longitud del carril que se coloca como travesaño debe ser 10 mm más corta que la distancia que hay entre los carriles verticales, para que no se ajuste a la pared del carril, sino al soporte (ver última imagen).
Datos técnicos
Carga máx. admisible: | 2,5 kN en la mitad del travesaño fijado con dos Soportes angulares EW 41. |
Material: | Acero, cincado galvánico |
