siFramo 100

Apoyo WBD F 100

Aplicación

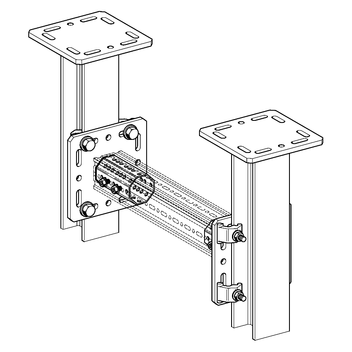

Elemento ideal para realizar conjuntos estructurales verticales a techo o sobre suelo; así como travesaños con perfil de montaje F 100. Además de facilitar la fijación directa a los paramentos del edificio, las diferentes dimensiones de la placa base permiten la fijación a perfiles de acero laminado teniendo en cuenta el ancho de ala. El modelo WBD F 100-T se usa únicamente para realizar travesaños, ya que la forma octogonal del conector evita la interferencia con tornillos ó placas.

Montaje

Según la aplicación, se recomiendan diferentes tipos de fijación:

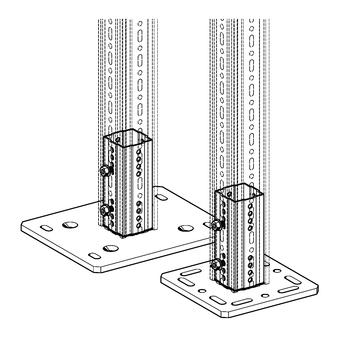

a) Fijación a los paramentos mediante 4 anclajes de grandes cargas M12.

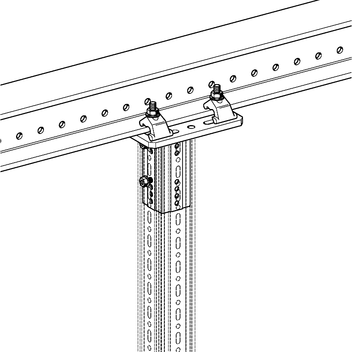

b) Fijación por forma sobre perfiles de acero laminado mediante conjunto de montaje 5P M12 S, M16 S u otras mordazas correspondientes.
c) Unión por forma a sistema simotec STF 100 ó STF 120 mediante placa de unión FV 100/120.

Se necesitan 4 tornillos autorroscantes FLS F para la conexión del Perfil de montaje TP F 100 al Apoyo WBD F 100.
Usar 2 tornillos autorroscantes en cada cara opuesta.

Datos técnicos

Tipo
Para ancho
de ala
[mm]
Dimensiones
de placa base
[mm]
Colisos
en placa base
para
H
[mm]

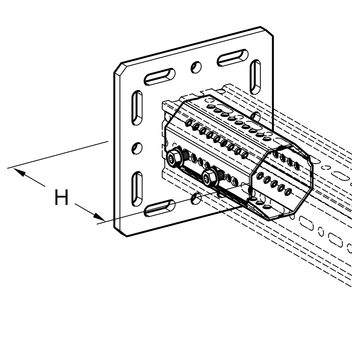

WBD F 100-80/120 80 - 120 220 x 220 x 12 M12 232
WBD F 100-121/160 121 - 160 320 x 260 x 12 M12 232
WBD F 100-161/200 161 - 200 320 x 310 x 12 M16 232
WBD F 100-201/300 201 - 300 420 x 220 x 12 M16 232
WBD F 100-T 80 - 120 220 x 220 x 12 M12 192

Configuración:
Placa soldada con conector soldable cuadrangular F100
o conector octogonal F 100 (nur WBD F 100-T)
Material:
Placa base:
Acero, HCP
Conector cuadrangular F 100:
Acero, HCP
Conector octogonal F 100:
Acero, HCP

Homologaciones / Conformidad

Marcado-CE (ver Declaración de conformidad en http://sikla.es/pgina-de-inicio-134163/descargas-134164)

Declaración de conformidad Apoyo WBD F (Alemán/Inglés) PDF | 112.6 KB

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
WBD F 100-80/1206,11 113075
WBD F 100-121/1609,71 113076
WBD F 100-161/20011,21 113077
WBD F 100-201/30010,31 113078
WBD F 100-T5,31 113079
