Soportes

Conjunto Guía FS

Aplicación

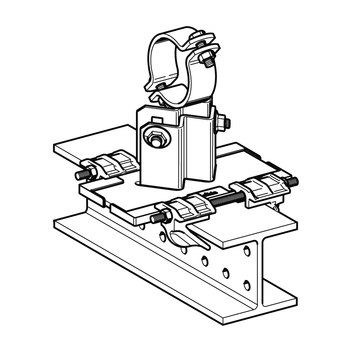

Ampliación de un apoyo móvil a un apoyo guiado.
Espesor máximo de ala del perfil t ≤ 30 mm

Configuración

El Conjunto guía premontado se compone de:
4 Ganchos de sujeción
2 Pernos

Sujeciones intermedias de seguridad:
2 para FS 240/260

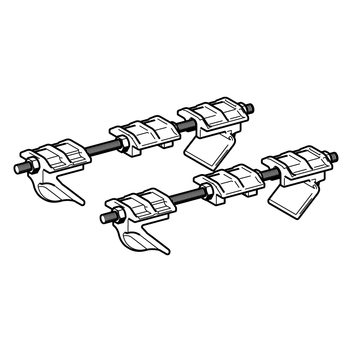

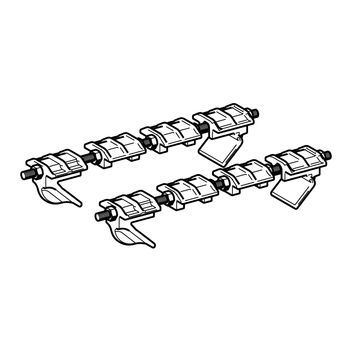

4 para FS 280/300

Tuercas hexagonales:

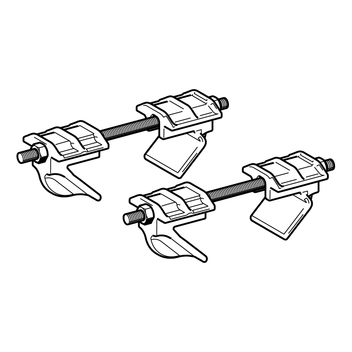

4 para cada conjunto FS 80/120, FS 140/160 y FS 180/220
8 para FS 240/260 y 12 para FS 280/300

Datos técnicos


Espesor de ala
[mm]
Ancho de ala del perfil
80 - 220 mm
Par de apriete
[Nm]
Ancho de ala del perfil
221 - 300 mm
Par de apriete
[Nm]
5 - 10 40 15
11 - 20 25 15
21 - 30 20 15

Material:
Fleje:
Acero, HCP
Pernos,Tuercas:
Acero, HCP
Ganchos de sujeción:
Fundición, HCP

Homologaciones / Conformidad

Pipe Shoe - external monitoring PDF | 606.8 KB

TipoPara ancho
de ala
[mm]
Peso
[kg]
Embalaje
[Conjunto]
Código
artículo
FS 80/12080 - 1202,01 110350
FS 140/160121 - 1602,11 110351
FS 180/220161 - 2202,31 110352
FS 240/260221 - 2602,81 110353
FS 280/300261 - 3003,31 112887
