Elemento deslizante GLE LC
Aplicación
El elemento deslizante GLE LC puede montarse directamente a techo o en carriles de montaje Sikla.
- Gracias al efecto del péndulo, el elemento deslizante permite a la tubería realizar pequeños desplazamientos laterales además del cambio en la longitud axial.
- El rodamiento de la parte inferior permite un deslizamiento sin movimientos bruscos y silencioso.

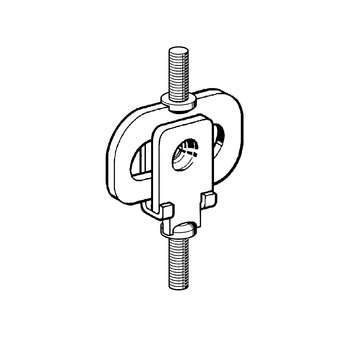

- El tipo LC-A está diseñado para grosores de aislamiento de hasta 25 mm.
Configuración
Se suministran completamente premontado.
Montaje

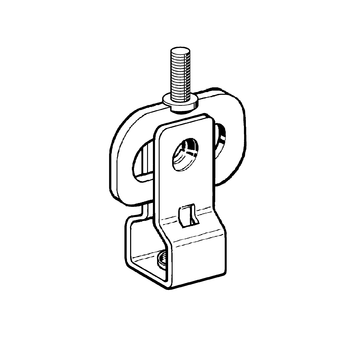

El tipo LC-I ofrece la posibilidad añadida de regulación de altura mediante la profundidad del atornillado (Intervalo de ajuste máximo de 15 mm). La altura deseada se asegura mediante una contratuerca.
Datos técnicos
| Carga de uso (tracción): | 1 kN |
| Máxima longitud de deslizamiento: | 25 mm |
| Ángulo máximo de desviación lateral: | 2° |
| Material: | Acero, cincado galvánico |

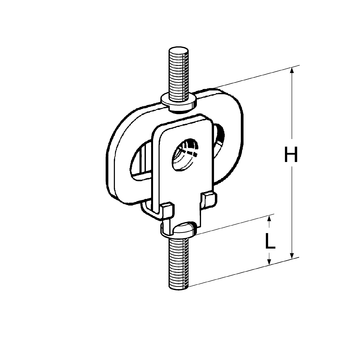

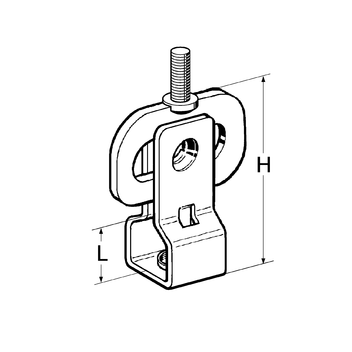

| Tipo | Conexión roscada (a la base de la estructura) | Conexión roscada (al conjunto de instalación x L) | Altura de montaje H [mm] |
|---|---|---|---|
| LC-A 22 | M8 x 22 | M8 x 22 | 76 |
| LC-I | M8 x 22 | M8 /15* | 68 |
* Rango de ajuste de altura
