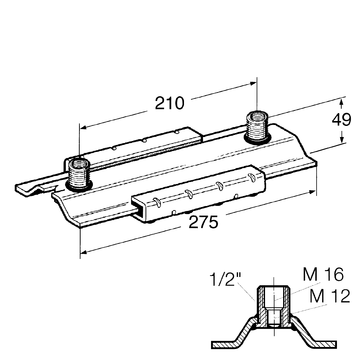

Patín GS H3G Inoxidable
Aplicación
Patín de cargas pesadas para montajes industriales. Utilizar preferiblemente en combinación con las abrazaderas Stabil D-3G A4.
Existen varias posibilidades de conexión con abrazaderas según la carga solicitada: rosca M12, M16. En combinación con Adaptadores de acero inoxidable A4 de ½” ofrece más posibilidades de conexión (ver capítulo "Adaptador IG/IG" Inoxidable). Las guías de poliamida reforzadas con fibra de vidrio evitan que se produzcan ruidos en el deslizamiento.
Este conjunto deslizante es especialmente útil para montajes colgados a techo o apoyados sobre suelo, así como para verticales. Para montajes sobre pared es recomendable la conexión sobre consolas de montaje Sikla.
Montaje
Para tuberías de DN 100 o mayores, y en en todos los casos de cargas alternadas, debe reforzarse la tuerca 3G de triple rosca con una contratuerca de ½”.
Datos técnicos
| Carga admisible en montaje a techo: | 5,0 kN |
| Carga admisible en montaje sobre suelo: | 9,0 kN |
| Momento flector máximo adm. sobre pared H3G2*: | 350 Nm |
| Brazo de palanca Lmax : | 250 mm |
| Recorrido de deslizamiento admisible | |

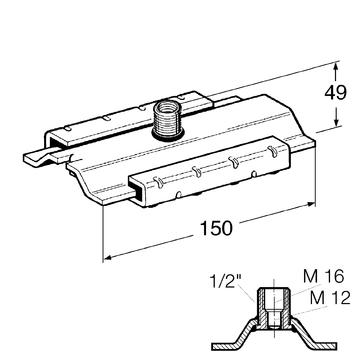

| H3G: | 100 mm |
| H3G2: | 135 mm |
| Temperatura máxima admisible bajo exposición permanente: | 130°C |
| Coeficiente de rozamiento estático µ0 : | 0,18 |
| Coeficiente de rozamiento dinámico µ: | 0,14 |
| Material: | |

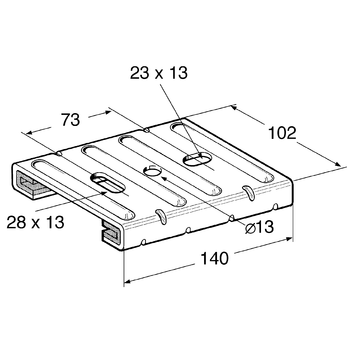

| Patín y base de patín: | Acero inoxidable A4 |
* Se debe considerar el momento flector adm. de los elementos conectados (varilla roscada o tubo roscado).
