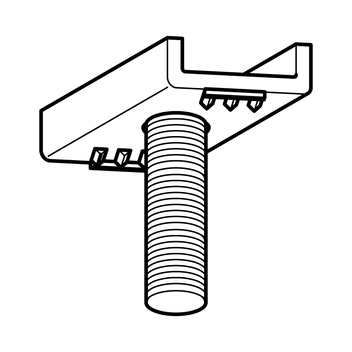

Tornillo soporte TBO HZ 41 Inoxidable
Aplicación
Para la utilización en Carriles de montaje con ancho de 41 mm.
Datos técnicos
| Tipo | Par de apriete Mdmax [Nm] | Momento flector admisible 1) [Nm] |
|---|---|---|
| HZ 41 M8 | 10,0 | 5,0 |
| HZ 41 M10 | 18,0 | 10,0 |
| HZ 41 M12 | 32,0 | 17,5 |
| 1) | El valor del momento flector no puede ser nunca mayor que el momento torsor máximo admisible del carril. |
| Espesor de material del Carril de montaje [mm] | M8 FZ ≤ [kN] | M10 FZ ≤ [kN] | M12 FZ ≤ [kN] | M8 FQ ≤ [kN] | M10 FQ ≤ [kN] | M12 FQ ≤ [kN] | |
|---|---|---|---|---|---|---|---|
| 1,5 | 4,7 | 4,7 | 7,5 | 1,8 | 2,9 | 7,5 | |
| 2,0 | 5,8 | 5,8 | 10 | 2,1 | 3,4 | 9 | |
| 2,5 | 5,8 | 5,8 | 11 | 2,6 | 4,1 | 9 | |
| 3,0 | 5,8 | 5,8 | 13 | 2,8 | 4,4 | 9 |
Nota: Nota: La capacidad de carga puntual del carril ha de tenerse en cuenta.
| Material: | |
| Cabezal: | Acero inoxidable A4 |
| Espárrago roscado: | Clase de resistencia A4-50 |
