Abrazadera Stabil D-2G/-3G VdS/FM HCP
Aplicación
Estas abrazaderas se utilizan para el montaje de tuberías en todo tipo de
instalaciones de edificios industriales, residenciales y públicos.
Configuración

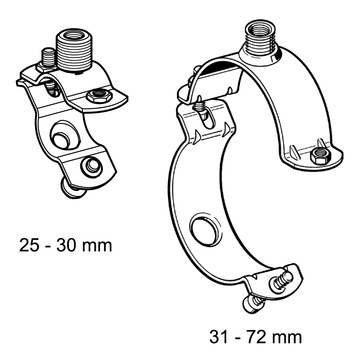

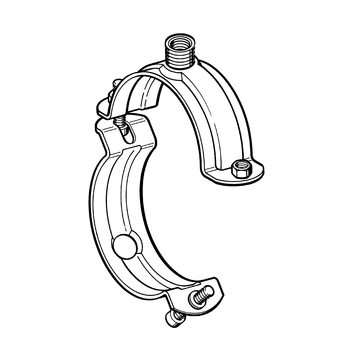

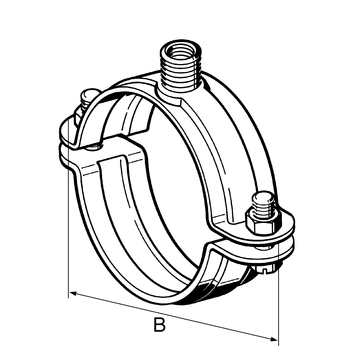

Rango de uso desde 25 hasta 129 mm: se suministran articuladas y con tuercas soldadas para los tornillos de unión. En el lado articulado, el tornillo de unión pre-montado mantiene unidas las dos mitades de la abrazadera; el tornillo del lado opuesto de la abrazadera está sujeto por una arandela de plástico que evita su pérdida accidental. Rango de uso a partir de 133 mm: los tornillos de conexión y sus correspondientes tuercas se suministran sueltas.
Datos técnicos
|

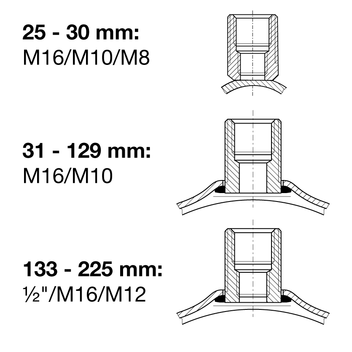

Rango de uso [mm] | Carga máx. admisible (Tracción) |
|---|---|
| 25 - 30 | 2,0 kN |
| 31 - 129 | 5,0 kN |
| 133 - 173 | 8,0 kN |
| 176 - 225 | 12,5 kN |
| Material: | Acero, HCP |
Homologaciones / Conformidad
Homologación VdS Nr. G4920027, * = Homologación FM
Certificado VdS - Abrazadera Stabil D-3G sin Insonorización (Alemán-Ingles) PDF | 1.3 MB Abrazaderas Stabil D y Stabil D-3G (Inglés) PDF | 693.3 KB Approval Statement Stabil D-2G PDF | 16.5 KB
