Sistema de montaje siMetrix 46
Patín bidireccional KGL 46
Aplicación

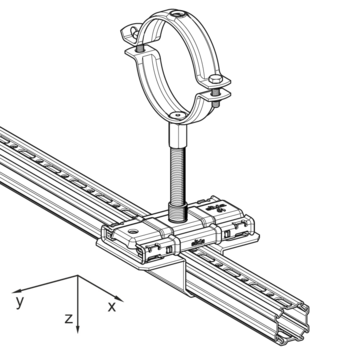

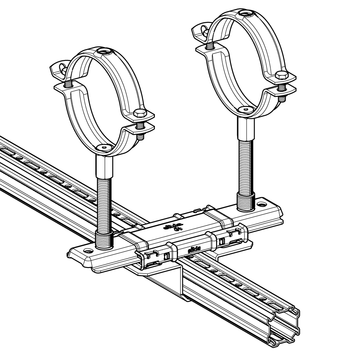

Patín bidireccional para apoyo simple ó doble de tubería y crear conjuntos guía sobre perfiles de montaje siMetrix PRO 46. Existen varias posibilidades de conexión según la carga solicitada a través de la rosca de conexión 3G: M10, M16 y 1/2".
Montaje
Para tuberías de DN 100 o mayores, debe reforzarse en ambos patines la tuerca 3G de triple rosca con una contratuerca de 1/2".
Datos técnicos
| Tipo | Vz,adm [kN] | - Vz,adm [kN] |
|---|---|---|

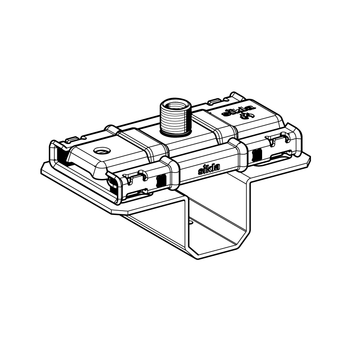

| KGL H3G-PL 46 | 11,04 | 3,45 |

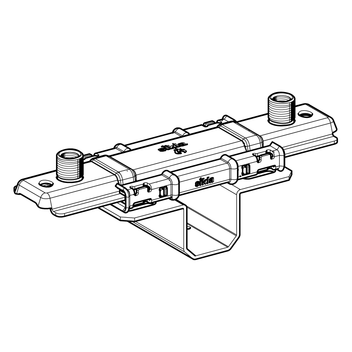

| KGL H3G2-PL 46 | 11,04 | 3,45 |
| Temperatura máxima admisible bajo exposición permanente: | 130°C |
| Coeficiente de rozamiento estático µ0: | 0,07 |
| Coeficiente de rozamiento dinámico µ: | 0,07 |
| Par de apriete tornillos siMetrix: | 15 Nm |
| Material: | |
| Componentes metálicos: | Acero, HCP |
| Guías deslizantes: | Poliamida reforzada con fibra de vidrio, recubrimiento de disulfuro de Molibdeno |
| Tipo | Brazo de palanca máx [mm] | Recorrido máx. s [mm] |
|---|---|---|
| KGL H3G-PL 46 | 250 | 100 |
| KGL H3G2-PL 46 | 250 | 140 |
