Soporte transversal CFB 46
Aplicación
El soporte transversal CFB es un estabilizador de fuerza transversal para consolas de montaje siMetrix AK 46-P. El soporte transversal sirve para absorber fuerzas transversales, las cuales se deben principalmente a la fuerza causada por la expansión lineal de las tuberías calientes. Al utilizar el soporte transversal se pueden absorber fuerzas transversales mayores.
Configuración

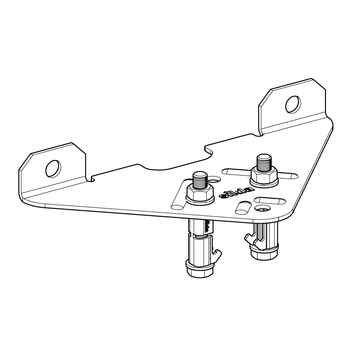

El tipo CFB 46 incluye un set de piezas de conexión:
2 x garras de perfil MPK 46 M10 HCP
4 x arandelas US 10/125 HCP
2 x tornillos de cabeza hexagonal SKT M10 x 70 HCP
2 x tuercas hexagonales NT M10 HCP
Montaje

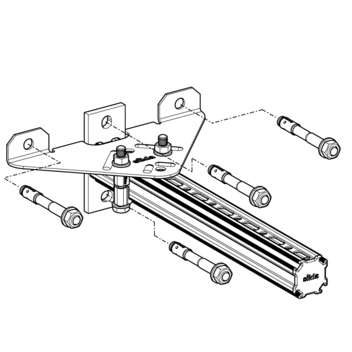

El soporte transversal se monta en la consola utilizando el set de piezas de conexión incluido. El soporte transversal debe apoyarse firmemente contra la estructura y, a continuación, apretar los tornillos.
Opcionalmente el soporte transversal se puede fijar a la estructura con dos anclajes para conseguir mayores cargas. Los anclajes deben pedirse por separado y seleccionarse en función de la superficie y los requerimientos de cargas.
Datos técnicos
| Tipo | L [mm] | B [mm] | B1 [mm] | H [mm] | t [mm] | e [mm] | d [mm] |
|---|---|---|---|---|---|---|---|
| Placa CFB | 135 | 260 | 56 | 33 | 3 | 205 | 13 |

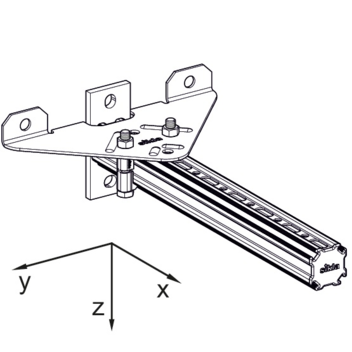

Consola de montaje AK 46-P*
| Tipo | con anclaje | sin anclaje |
|---|---|---|
| AK 46-P | Vy = 12,42 kN Mz = 0,94 kNm | Vy = 12,42 kN Mz = 0,90 kNm |
* Valores de carga recomendados (se tiene en cuenta el factor de seguridad parcial de 2,0)
| Material: | Acero, HCP |
