Abrazadera Stabil D-2G/-3G con insonorización FM
Aplicación
Estas abrazaderas se utilizan para el montaje de tuberías en todo tipo de instalaciones insonorizadas en edificios industriales, residenciales y públicos. Insonorización según DIN 4109.

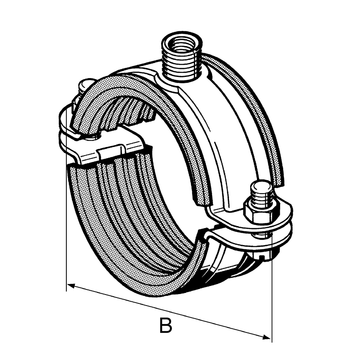

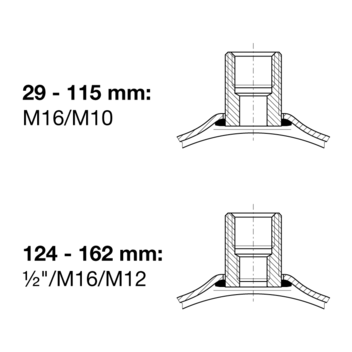

Configuración

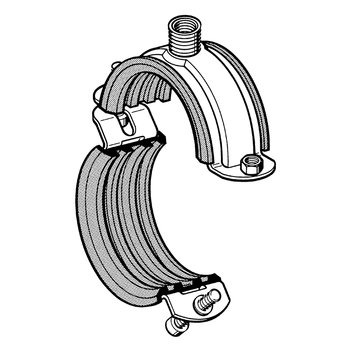

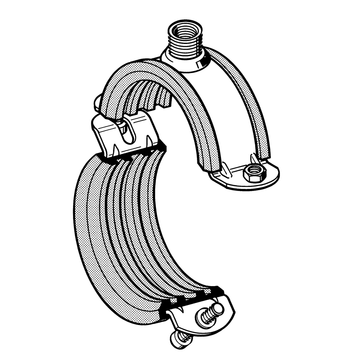

Tamaños 29 hasta 115 mm: Se suministran articuladas y montadas con tuercas soldadas para cerrar la abrazadera. El tornillo de unión premontado mantiene juntas las dos mitades de la abrazadera; el tornillo del lado opuesto de la abrazadera está sujeto por una arandela de plástico que evita su pérdida accidental.Tamaños desde 124 mm: los tornillos de unión y sus tuercas correspondientes se suministran sueltos.
Datos técnicos
|
Diámetro de tubo [mm] | Carga admisible (tracción) | Par de apriete [Nm] |
|---|---|---|
| 29 - 65 | 2,0 kN | 2 |
| 67 - 115 | 2,0 kN | 3 |
| 124 - 162 | 2,9 kN | 5 |
La carga máxima admisible ha sido determinada según método estático, a partir de la carga de rotura; limitado a una deformación máxima a 1,5 mm o al 2% de elongación máxima del diámetro de la tubería.
Carga admisible FZadm,fi en exposición al fuego
| Diámetro de tubo [mm] | FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] | Deformación δmax [mm] | Rosca ≥ |
|---|---|---|---|---|---|---|
| 29 - 65 | 580 | 280 | 170 | 110 | 45 | M10 |
| 67 - 115 | 1550 | 900 | 640 | 400 | 85 | M10 |
| 124 - 162 | 2200 | 1230 | 730 | 470 | 96 | M12 |
| Material: | |
| Abrazadera: | Acero, cincado galvánico |
| Goma de insonorización: | SBR/EPDM, negra (ver datos técnicos en capítulo Elementos de insonorización), pegada para evitar su pérdida |
Homologaciones / Conformidad
 |  | Este producto dispone de marca de Calidad “RAL” para soportación de tuberías y a prueba de incendio. Sujeta al control de calidad externo según el estándar RAL GZ-655. |
FM para
Abrazaderas Stabil D y Stabil D-3G (Inglés) PDF | 693.3 KB Approval Statement Stabil D-2G PDF | 16.5 KB
