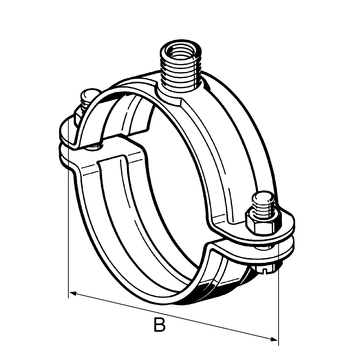

Abrazadera Stabil D-2G/-3G VdS/FM
Aplicación
Estas abrazaderas se utilizan para el montaje de tuberías en todo tipo de instalaciones de edificios industriales, residenciales y públicos.
Configuración

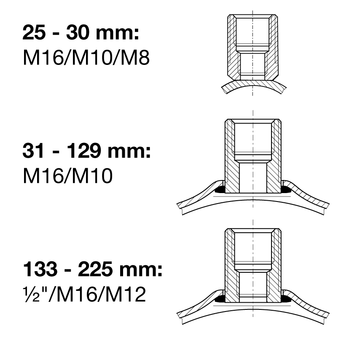

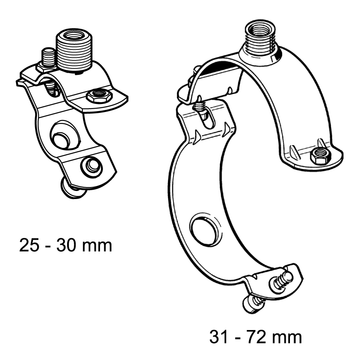

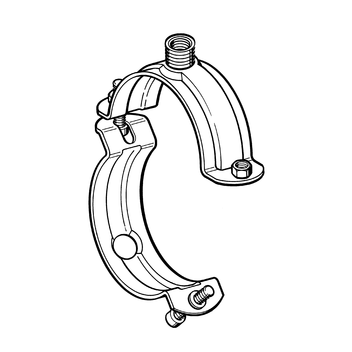

Rango de uso desde 25 hasta 129 mm: se suministran articuladas y con tuercas soldadas para los tornillos de unión. En el lado articulado, el tornillo de unión pre-montado mantiene unidas las dos mitades de la abrazadera; el tornillo del lado opuesto de la abrazadera está sujeto por una arandela de plástico que evita su pérdida accidental. Rango de uso a partir de 133 mm: los tornillos de conexión y sus correspondientes tuercas se suministran sueltas.
Datos técnicos
| Tamaño [mm] | Carga admisible (tracción) | Par de apriete [Nm] |
|---|---|---|
| 25 - 30 | 2,0 kN | 2 |
| 31 - 72 | 5,0 kN | 2 |
| 76 - 129 | 5,0 kN | 3 |
| 133 - 173 | 8,0 kN | 5 |
| 176 - 225 | 12,5 kN | 10 |
| Material: | Acero, electro-galvanizado |
Homologaciones / Conformidad
Homologación VdS Nr. G4920027 bis 8", * = Homologación FM (otras Abrazaderas con Homologación FM: Stabil D-M16)
Certificado VdS - Abrazadera Stabil D-3G sin Insonorización (Alemán-Ingles) PDF | 1.3 MB Approval Statement Stabil D-2G PDF | 16.5 KB
