Abarcón RUB

Aplicación

Para el soporte de tuberías en suministros técnicos de instalaciones y en instalaciones contra incendio conforme a normas VdS y FM. Puede utilizarse como guiado de tuberías tanto horizontales como verticales, así como soporte de punto fijo o soporte guía.

Abarcón según DIN 3570 A, ver capitulo "Productos HCP"

Configuración

Se suministra con cuatro tuercas hexagonales y cuatro arandelas sin montar.

Montaje

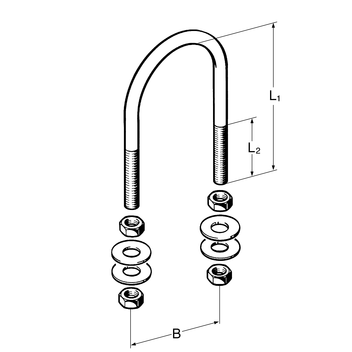

Para la utilización como soporte guiado, se deben fijar las tuercas hexagonales suministradas, tanto las de la parte superior como la inferior en el perfil correspondiente, de manera que la tubería pueda deslizarse libremente. Para el uso como punto fijo, el abarcón ejercerá una fuerza de presión en la tubería, la cual no debe sobrepasar ni la carga máxima admisible de de las conexiones de la estructura ni la carga admisible de flexión del abarcón.

Datos técnicos

Material:
Acero, cincado galvánico

Homologaciones / Conformidad

El abarcón de diámetro 8” con M12 tiene una homologación especial VdS: Nr. G4810047.

Certificado VdS - Abarcón RUB (Alemán-Inglés) PDF | 1.0 MB

TipoDNB
[mm]
L1
[mm]
L2
[mm]
RoscaPeso
[kg]
Embalaje
[pieza]
Código
artículo
21,31/2" 30 4530M80,0850 102162
26,93/4" 35 6040M80,0950 102773
33,71" 42 6740M80,0950 102782
42,41 1/4" 51 7640M80,1050 102791
48,31 1/2" 57 8240M80,1150 102807
60,32" 71 9545M100,21 50 102816
76,12 1/2" 8711145M100,23 50 102825
88,93"10012345M100,24 50 102834
114,34"12615755M120,3925 102171
10812115155M120,38 50 102843
139,75"15218055M120,43 25 102180
13314617255M120,42 25 102852
15917219755M120,46 25 102861
168,36"18020755M120,4610 102199
219,18"23326755M120,56 10 102870
