Abrazaderas

Abrazadera Stabil D-3G

Aplicación

Estas abrazaderas se utilizan para el montaje de tuberías en todo tipo de
instalaciones de edificios industriales, residenciales y públicos.

Configuración

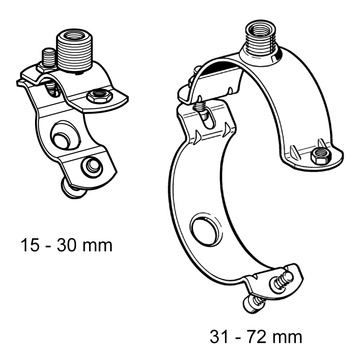

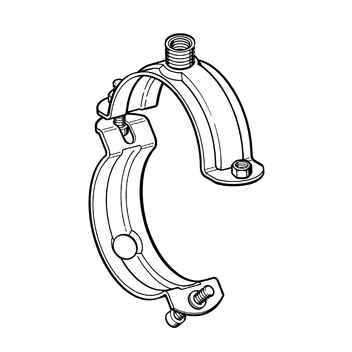

Rango de uso desde 15 hasta 129 mm: se suministran articuladas y con tuercas soldadas para los tornillos de unión. En el lado articulado, el tornillo de unión pre-montado mantiene unidas las dos mitades de la abrazadera; el tornillo del lado opuesto de la abrazadera está sujeto por una arandela de plástico que evita su pérdida accidental.

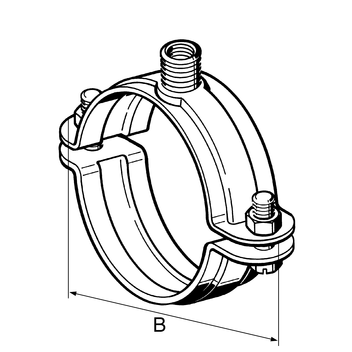

Rango de uso a partir de 133 mm: los tornillos de conexión y sus correspondientes tuercas se suministran sueltas.

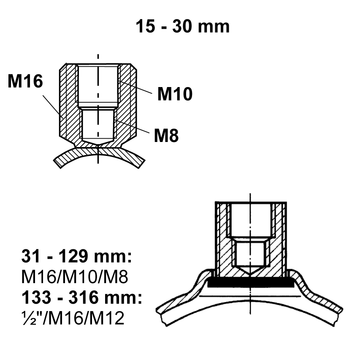

Las abrazaderas vienen con un conector de rosca múltiple soldado desde el interior. Para las múltiples posibilidades de conexión que ofrece la rosca de conexión -3G con un adaptador, ver el capítulo "Adaptador AD IG/IG".

Montaje

FM-Größen 1" bis 4" sind nur mit ≥ M10 zugelassen.
Für FM-Anwendungen ist mindestens M10 zu verwenden.
Für VdS-Anwendungen > 2" bis 4" ist mindestens M10 zu verwenden.

Datos técnicos

Tamaño
[mm]
Carga admisible
(tracción)
15 - 30
2,0 kN
31 - 129
5,0 kN
133 - 173
8,0 kN
176 - 316
12,5 kN

Material:
Acero, electro-galvanizado

Homologaciones / Conformidad

Homologación VdS Nr. G4920027, * = Homologación FM (Otras Abrazaderas con Homologación FM: Stabil D-M16)

Certificado VdS - Abrazadera STABIL D-3G sin Insonorización (Alemán-Ingles) PDF | 164.7 KB

Para los tamaños de abrazadera desde 76-81 hasta 124-129 existen, para cada tipo, dos variantes con diferente conector de triple rosca. Para un montaje conforme a normativa FM y VdS debe aplicarse para estos tamaños una rosca de conexión M10 así como para tamaños de abrazadera 219-225 se aplica una rosca de conexión M16.

Rango de uso
[mm]
DNFleje
[mm]
Rosca
de conexión
B
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
15 - 19 3/8"25 x 2,0M16/M10/M8 570,0750 107705
20 - 241/2"25 x 2,0M16/M10/M8 630,0850 107714
25 - 303/4"25 x 2,0M16/M10/M8 690,0850 107723
31 - 35 *1"30 x 2,5M16/M10/M8 740,1250 107015
40 - 45 *1 1/4"30 x 2,5M16/M10/M8 850,1350 107024
48 - 53 *1 1/2"30 x 2,5M16/M10/M8 940,1550 107033
54 - 59 *30 x 2,5M16/M10/M81010,1650 107042
60 - 65 * 2"30 x 2,5M16/M10/M81080,1750 107051
67 - 72 *30 x 2,5M16/M10/M81140,1850 107060
76 - 81 M * 2 1/2"30 x 3,0M16/M10/M81370,2825 115759
82 - 87 M *30 x 3,0M16/M10/M81430,2925 115761
88 - 93 M * 3"30 x 3,0M16/M10/M81490,3125 115762
102 - 108 M *30 x 3,0M16/M10/M81630,3425 115763
110 - 116 M * 4"30 x 3,0M16/M10/M81710,3625 115764
124 - 129 M *30 x 3,0M16/M10/M81840,3925 115766
133 - 140 *40 x 4,01/2"/M16/M122100,7410 107130
140 - 148 * 5"40 x 4,01/2"/M16/M122180,7610 115885
149 - 155 *40 x 4,01/2"/M16/M122250,8110 107149
159 - 165 *40 x 4,01/2"/M16/M122350,8210 107158
167 - 173 *6"40 x 4,01/2"/M16/M122430,8510 107167
176 - 18440 x 4,01/2"/M16/M122550,9510 107176
188 - 19440 x 4,01/2"/M16/M122650,9810 107185
199 - 20540 x 4,01/2"/M16/M122761,0310 107194
207 - 21640 x 4,01/2"/M16/M122871,0710 148939
219 - 225 8"40 x 4,01/2"/M16/M122961,1110 107200
244 - 25040 x 4,01/2"/M16/M123211,2310 107219
267 - 27310"40 x 4,01/2"/M16/M123441,2510 107228
278 - 28440 x 4,01/2"/M16/M123551,3510 107237
297 - 30340 x 4,01/2"/M16/M123741,4210 107246
310 - 31640 x 4,01/2"/M16/M123871,4710 147600
