Abrazaderas

Abrazadera Stabil D-3G con insonorización de silicona

Aplicación

Estas abrazaderas se utilizan para el montaje de tuberías en todo tipo de instalaciones insonorizadas en edificios industriales, especialmente en instalaciones de procesos. Insonorización según DIN 4109.

Configuración

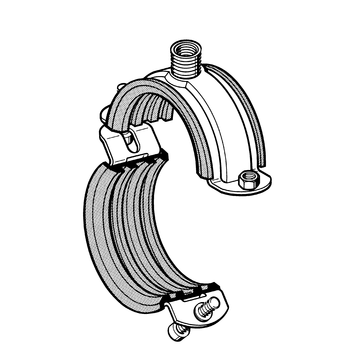

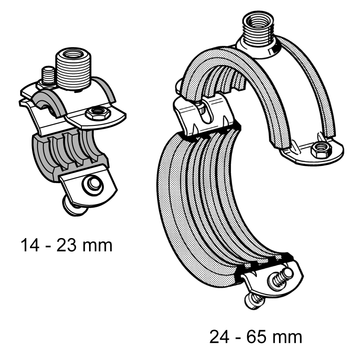

Tamaños de 14 hast 115: se suministran articuladas y montadas con tuercas soldadas para cerrar la abrazadera. El tornillo de unión premontado mantiene juntas las dos mitades de la abrazadera por la articulacion; el tornillo del lado opuesto está retenido por una arandela de plástico que evita que se desenrosque accidentalmente

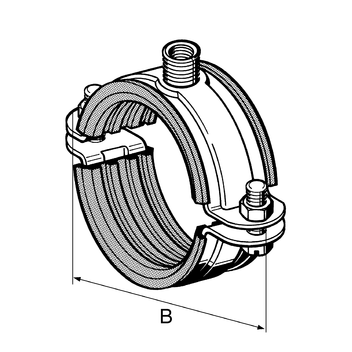

Tamaños desde 124: los tornillos de unión y sus tuercas correspondientes se suministran sueltos.
Las abrazaderas vienen con un conector de rosca múltiple soldado desde el interior.

Montaje

Für VdS-Anwendungen DN > 2" bis 4" ist mindestens M10 zu verwenden.

Datos técnicos

Diámetro
de tubo
[mm]
Carga admisible
(tracción)
Par de apriete
[Nm]
14 - 23 1,8 kN 2
24 - 65 2,0 kN 2
67 - 115 2,0 kN 3
124 - 162 2,9 kN 5
165 - 214 3,5 kN 10
219 - 305 7,5 kN 10

La carga máxima admisible ha sido determinada según método estático, a partir de la carga de rotura; limitado a una deformación máxima a 1,5 mm o al 2% de elongación máxima del diámetro de la tubería.

Material:
Abrazadera:
Acero, cincado galvánico
Goma de insonorización:
Silicona, roja (ver datos técnicos en capítulo Elementos de insonorización)

Homologaciones / Conformidad

VdS Nr. G4950064



Este producto dispone de marca de Calidad “RAL” para soportación de tuberías y a prueba de incendio. Sujeta al control de calidad externo según el estándar RAL GZ-655.

Certificado VdS - Abrazadera STABIL D-3G con Insonoriz. de Silicona (Alemán-Ingles) PDF | 163.8 KB

Rango de uso
[mm]
DNFleje
[mm]
Rosca
de conexión
B
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
14 - 18 3/8"25 x 2,0M16/M10/M8 630,0850 108070
19 - 23 1/2"25 x 2,0M16/M10/M8 690,0950 108089
24 - 28 3/4"30 x 2,5M16/M10/M8 740,1350 108098
29 - 331 "30 x 2,5M16/M10/M8 810,1450 108104
33 - 3730 x 2,5M16/M10/M8 850,1550 108113
40 - 45 1 1/4"30 x 2,5M16/M10/M8 940,1650 108122
47 - 52 1 1/2"30 x 2,5M16/M10/M81040,1950 108131
53 - 5830 x 2,5M16/M10/M81100,2050 108140
60 - 65 2"30 x 2,5M16/M10/M81170,2150 108159
67 - 72 M30 x 3,0M16/M10/M81370,3125 115801
73 - 78 M2 1/2"30 x 3,0M16/M10/M81430,3325 115802
79 - 85 M30 x 3,0M16/M10/M81490,3225 115804
88 - 93 M3"30 x 3,0M16/M10/M81570,3725 115805
100 - 106 M30 x 3,0M16/M10/M81710,4025 115806
108 - 115 M4"30 x 3,0M16/M10/M81800,4325 115807
124 - 129 40 x 4,01/2"/M16/M122100,8710 108229
131 - 13740 x 4,01/2"/M16/M122180,9110 108238
138 - 144 5"40 x 4,01/2"/M16/M122250,9410 108274
148 - 15440 x 4,01/2"/M16/M122351,0010 108283
156 - 16240 x 4,01/2"/M16/M122431,0510 108292
165 - 171 6"40 x 4,01/2"/M16/M122551,1410 108308
177 - 18340 x 4,01/2"/M16/M122651,1810 108317
188 - 19440 x 4,01/2"/M16/M122761,2310 108326
196 - 20340 x 4,01/2"/M16/M122871,3010 154947
205 - 21440 x 4,01/2"/M16/M122961,4010 149879
219 - 225 8"40 x 4,01/2"/M16/M123071,4010 108335
244 - 25040 x 4,01/2"/M16/M123321,5110 108344
267 - 27310"40 x 4,01/2"/M16/M123551,7110 108353
299 - 30540 x 4,01/2"/M16/M123871,7910 108362
