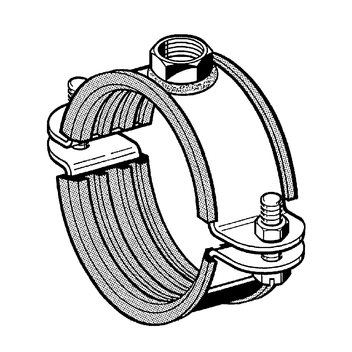

Abrazadera Stabil D-M16 con insonorización de silicona

Aplicación

Estas abrazaderas se utilizan para el montaje de tuberías en todo tipo de instalaciones insonorizadas en edificios industriales. Insonorización según DIN 4109.

Configuración

La abrazadera completa consta de un conector roscado M16 soldado, además de tornillos y tuercas de unión, que se incluyen sueltos en la caja. Es posible suministrar conectores de otros tamaños (por ejemplo M20 o concetores en pulgadas) bajo pedido.

Datos técnicos

Diámetro de tubo
[mm]
Carga
admisible (tracción)
Par de apriete
[Nm]
315 - 407 9 kN 20

La carga máxima admisible ha sido determinada según método estático, a partir de la carga de rotura; limitado a una deformación máxima a 1,5 mm o al 2% de elongación máxima del diámetro de la tubería.

Material:
Abrazadera:
Acero, cincado galvánico
Goma de insonorización:
Silicona, roja (ver datos técnicos en capítulo Elementos de insonorización))
Rango de uso
[mm]
Fleje
[mm]
Tornillos
de unión
B
[mm]
L
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo

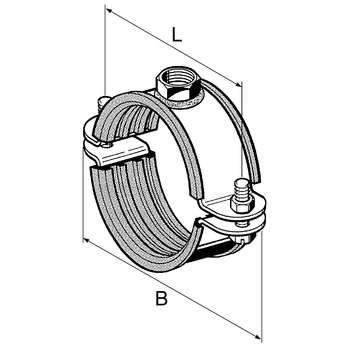

315 - 32450 x 5M16 x 604544043,081 146007
345 - 35650 x 5M16 x 604824323,131 146016
359 - 36850 x 5M16 x 604964463,571 146025
398 - 40750 x 5M16 x 605344843,661 146034
