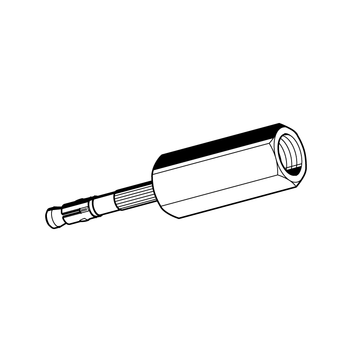

Anclaje de golpeo AN
Aplicación
Anclaje adecuado para una fijación rápida y segura a techos o paredes de hormigón. La doble rosca interior M8/M10 permite una rápida y sencilla conexión de los componentes (por ejemplo: tuberías, suspensores, bandejas para cableado, etc.) directamente al anclaje. Gracias a la reducida profundidad de taladro de 35 mm y un diámetro del mismo de 6 mm se solucionan los posibles problemas de colisión con el mallazo del hormigón. Por otra parte, el esfuerzo y tiempo de colocación para colocar este anclaje es muy bajo.
Montaje
La colocación del Anclaje de golpeo AN M8/M10 es rápido y sencillo:
1. Realizar taladro
2. Limpieza
3. Introducir y golpear el anclaje. ¡Listo!
Datos técnicos
| Profundidad de anclaje 25 mm | Profundidad de anclaje 30 mm | |
|---|---|---|
| Carga admisible en zonas de tracción [kN] para fijación conforme a homologación en Hormigón ≥ C20/25 | 2,14 | 2,81 |

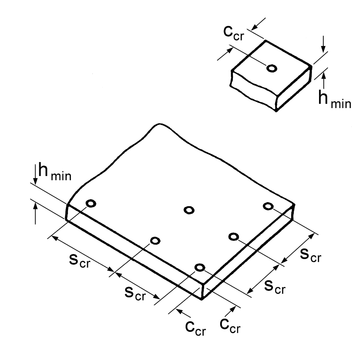

| Separación entre ejes scr ≥ [mm] | 200 | 200 |
| Distancia a borde ccr ≥ [mm] | 100 | 100 |
| Espesor mínimo de la base hmin [mm] | 80 | 80 |

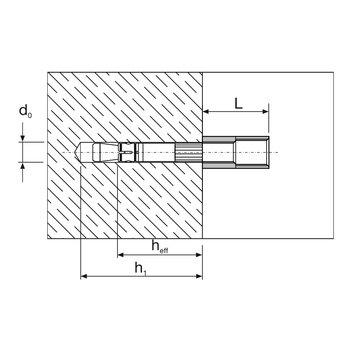

| Diámetro del taladro do [mm] | 6 | 6 |
| Profundidad del taladro h1 ≥ [mm] | 35 | 40 |
| Profundidad efectiva de anclaje hef ≥ [mm] | 25 | 30 |
| Longitud L [mm] | 25 | 25 |
| Conexión roscada | M8/M10 | M8/M10 |
| Carga adm. bajo exposición al fuego 1) | ||
| 30 min. N(30) [kN] | 0,6 | 0,8 |
| 60 min. N(60) [kN] | 0,6 | 0,7 |
| 90 min N(90) [kN] | 0,6 | 0,6 |
| 120 min. N(120) [kN] | 0,5 | 0,6 |
| R 30 hasta R120 | ||
| Separación entre ejes scr ≥ [mm] | 100 | 100 |
| Distancia a borde ccr ≥ [mm] | 50 | 40 |
1) Con varilla roscada de clase de resistencia ≥ 5.8
Los datos son válidos conforme a la denominada Homologación en la respectiva edición actual que se puede encontrar en el apartado "Descargas".
| Material: | Acero, cincado galvanizado |
Homologaciones / Conformidad
Homologación Sikla ETA-13/0048
Aprobado para la aplicación en montaje múltiple de sistemas en hormigón no portante (mín. C12/15 y máx. C50/60).
Pruebas de resistencia al fuego conforme a VdS.
 |  |  |
