Anclajes y accesorios de soportación
Taco clavo PN 27
Aplicación
Apropiado en montaje a través, para anclar de forma rápida y segura elementos de la instalación a techos o muros de hormigón en espacios cerrados. Excepcionalmente puede usarse en presencia de humedad.
- Taladro pequeño (sólo 6 mm) y montaje por golpeo sencillo.
Montaje
Para el montaje se debe utilizar el Retacador PN.
Datos técnicos
| Carga adm. en zona de tracción[kN] para fijaciones con homologación de hormigón ≥ B25 | 2,4 |

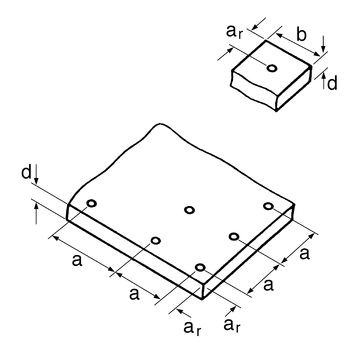

| Separación entre ejes a ≥ [mm] | 200 |
| Distancia al borde ar ≥ [mm] | 150 |
| Espesor mínimo base anclaje d [mm] | 80 |

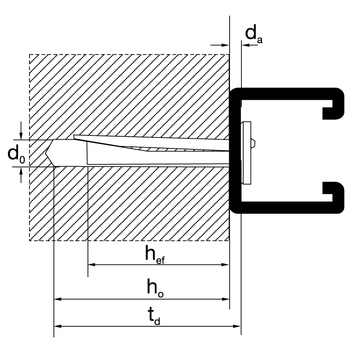

| Diámetro de taladro d0 [mm] | 6 |
| Profundidad de taladro h0 ≥ [mm] | 40 |
| Profundidad efectiva de anclaje hef ≥ [mm] | 32 |
Los valores de seguridad conforme a ETAG están incluidos. Se consideran los valores de dicha norma en la respectiva edición actual.
| Material: | Acero, cincado galvánico |
Homologaciones / Conformidad
Número de homologación ETA: ETA-06/0259
Homologado para anclar en hormigón fisurado como anclaje múltiple de sistemas no portantes.
Carga adm. a tracción bajo exposición al fuego:
| 30 min. N(30) | = | 0,8 kN |
| 60 min. N(60) | = | 0,7 kN |
| 90 min. N(90) | = | 0,6 kN |
| 120 min. N(120) | = | 0,4 kN |
R30 hasta R120
| Separación entre ejes a ≥ [mm] | 200 |
| Distancia al borde ar ≥ [mm] | 150 |
