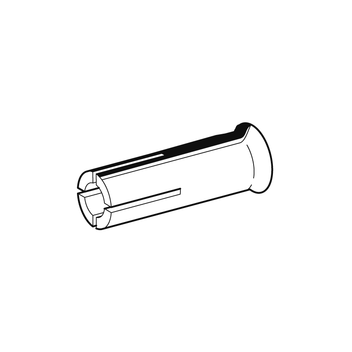

Taco de retacar AN ES
Aplicación
Taco de retacar para fijaciones múltiples en hormigón fisurado y fijaciones
aisladas en hormigón no fisurado. Apropiado para fijación de tuberías, carriles, etc. contemplados en la homologación. Se debe utilizar sólo en locales secos interiores. Al aire libre o en locales húmedos se debe utilizar el modelo inoxidable.
- No requiere brocas especiales
- Retacador para expansión controlada
- Apropiado para montaje previo
Montaje
Cada tamaño de anclaje tiene su retacador apropiado. Gracias a un nuevo diseño del casquillo deformable permite la fijación sin problemas en taladros de diámetro irregular y en hormigones de distinta resistencia. El control de la expansión permite reducir las separaciones y distancias requeridas de forma evidente.
Datos técnicos
Fijación simple o individual:
Extracto de las condiciones de instalación de ETA-10/0257
Cargas admisibles según EN 1992-4 sin influencia de las distancias entre centros y bordes. Se tiene en cuenta el factor de seguridad general ( YM y YF ).
| Tamaño del anclaje | M8x30* | M8x40 | M10x30 | M10x40 | M12x50 | M16 |
|---|---|---|---|---|---|---|
| Diámetro nominal del taladro d0 = [mm] | 10 | 10 | 12 | 12 | 15 | 20 |
| Profundidad del taladro h0 = [mm] | 30 | 40 | 30 | 40 | 50 | 65 |
| Para de apriete del anclaje Tinst = [Nm] | 8 | 8 | 15 | 15 | 35 | 60 |
| Perforación del elemento a fijar df ≤ [mm] | 9 | 9 | 12 | 12 | 14 | 18 |
| Longitud de rosca Lth [mm] | 13 | 20 | 12 | 15 | 18 | 23 |
| Profundidad de atornillado mínima Lsdmin [mm] | 9 | 9 | 10 | 11 | 13 | 18 |
| Espesor de base de anclaje mínima hmin [mm] | 100 | 100 | 120 | 120 | 130 | 160 |
| Separación entre anclajes mínima smin [mm] | 60 | 80 | 100 | 100 | 120 | 150 |
| Distancia al borde mínima cmin [mm] | 95 | 95 | 115 | 135 | 165 | 200 |
| Carga admisible a tracción hormigón no fisurado (Tornillo 5.6 hasta 8.8) | ||||||
| C20/25 [kN] | 3,2 | 3,6 | 3,2 | 4,9 | 6,9 | 10,2 |
| C25/30 [kN] | 3,6 | 3,8 | 3,6 | 5,5 | 7,7 | 11,4 |
| C30/37 [kN] | 3,9 | 4 | 3,9 | 6,0 | 8,5 | 12,5 |
| C40/50 [kN] | 4,5 | 4,4 | 4,5 | 7,0 | 9,8 | 14,5 |
| C50/60 [kN] | 5,1 | 4,7 | 5,1 | 7,8 | 10,9 | 16,2 |
| Carga transversal adm. (Tornillo 5.6) ≥ C20/25 V [kN] | 3,8 | 3,9 | 3,8 | 4,1 | 9 | 16,8 |
| Carga transversal adm. (Tornillo 5.8) ≥ C20/25 V [kN] | 3,8 | 3,9 | 3,8 | 4,1 | 11,1 | 18 |
| Carga transversal adm. (Tornillo 8.8) ≥ C20/25 V [kN] | 3,8 | 3,9 | 3,8 | 4,1 | 11,1 | 18 |
| Momento flector admisible (Tornillo 5.6) Mzul [Nm] | 8,1 | 8,1 | 15,8 | 15,8 | 27,8 | 71 |
| Momento flector admisible (Tornillo 5.8) Mzul [Nm] | 10,9 | 10,9 | 21,1 | 21,1 | 37,1 | 94,9 |
| Momento flector admisible (Tornillo 8.8) Mzul [Nm] | 17,1 | 17,1 | 33,7 | 34,3 | 60 | 152 |
| Separación entre ejes característica scr [mm] | 90 | 120 | 90 | 120 | 150 | 195 |
| Distancia al borde característica ccr [mm] | 45 | 60 | 45 | 60 | 75 | 97,5 |
| Cargas bajo exposición al fuego Acero ≥ 5.6 | ||||||
| Carga admisible R30 F [kN] | 0,9 | 1,8 | 0,9 | 1,8 | 3,2 | 4,7 |
| Carga admisible R60 F [kN] | 0,9 | 1,3 | 0,9 | 1,8 | 3,1 | 4,7 |
| Carga admisible R90 F [kN] | 0,8 | 0,8 | 0,9 | 1,2 | 1,8 | 3,3 |
| Carga admisible R120 F [kN] | 0,5 | 0,5 | 0,7 | 0,8 | 1,2 | 2,2 |
* Aplicación solo para sistemas estáticos indeterminados
Fijación múltiple:
Extracto de las condiciones de instalación de ETA-10/0258
Para fijaciones múltiples de sistemas no portantes. Cargas admisibles según EN 1992-4 sin influencia de las distancias entre centros y bordes. Se tiene en cuenta el factor de seguridad general ( YM y YF ).
La carga máxima admisible por punto de fijación puede, dependiendo de la normativa nacional, ser inferior a la carga admisible del anclaje.
| Tamaño del anclaje | M8x25 | M8x30 | M8x40 |
|---|---|---|---|
| Diámetro nominal del taladro d0 = [mm] | 10 | 10 | 10 |
| Profundidad del taladro h0 = [mm] | 25 | 30 | 40 |
| Para de apriete del anclaje Tinst = [Nm] | 8 | 8 | 8 |
| Perforación del elemento a fijar df ≤ [mm] | 9 | 9 | 9 |
| Longitud de rosca Lth [mm] | 12 | 13 | 20 |
| Profundidad de atornillado mínima Lsdmin [mm] | 8 | 9 | 9 |
| Espesor de base de anclaje estándar y mínima hmin1 / hmin2 [mm] | 100/80 | 100 | 100 |
| Separación entre anclajes mínima smin [mm] | 50 | 60 | 80 |
| Distancia al borde mínima cmin [mm] | 100 | 95 | 95 |
| Carga admisible a tracción en hormigón fisurado y no fisurado | |||
| C12/15 y C16/20 [kN] | 1,2 | - | - |
| C20/25 hasta C50/60 [kN] | 1,9 | 1,7 | 2 |
| Momento flector admisible (Acero 4.6) Mzul [Nm] | 6,4 | 6,4 | 6,4 |
| Momento flector admisible (Acero 5.6) Mzul [Nm] | 8,1 | 8,1 | 8,1 |
| Momento flector admisible (Acero 5.8) Mzul [Nm] | 10,9 | 10,9 | 10,9 |
| Momento flector admisible (Acero 8.8) Mzul [Nm] | 17,1 | 17,1 | 17,1 |
| Separación entre ejes característica scr [mm] | 75 | 180 | 210 |
| Distancia al borde característica ccr [mm] | 38 | 90 | 105 |
| Cargas bajo exposición al fuego Tornillo ≥ 4.8 | |||
| Carga admisible R30 F [kN] | 0,6 | 0,9 | 1,1 |
| Carga admisible R60 F [kN] | 0,6 | 0,9 | 0,9 |
| Carga admisible R90 F [kN] | 0,6 | 0,6 | 0,6 |
| Carga admisible R120 F [kN] | 0,5 | 0,5 | 0,5 |
| Cargas bajo exposición al fuego Tornillo ≥ 5.6 | |||
| Carga admisible R30 F [kN] | 0,6 | 0,9 | 1,5 |
| Carga admisible R60 F [kN] | 0,6 | 0,9 | 1,5 |
| Carga admisible R90 F [kN] | 0,6 | 0,9 | 0,9 |
| Carga admisible R120 F [kN] | 0,5 | 0,5 | 0,5 |
| Separación entre ejes característica scr,fi [mm] | 100 | 180 | 210 |
| Distancia al borde característica ccr, fi [mm] | 50 | 90 | 105 |
| Tamaño del anclaje | M10x25 | M10x30 | M10x40 | M12x25 | M12x50 | M16 |
|---|---|---|---|---|---|---|
| Diámetro nominal del taladro d0 = [mm] | 12 | 12 | 12 | 15 | 15 | 20 |
| Profundidad del taladro h0 = [mm] | 25 | 30 | 40 | 25 | 50 | 65 |
| Para de apriete del anclaje Tinst = [Nm] | 15 | 15 | 15 | 35 | 35 | 60 |
| Perforación del elemento a fijar df ≤ [mm] | 12 | 12 | 12 | 14 | 14 | 18 |
| Longitud de rosca Lth [mm] | 12 | 12 | 15 | 12 | 18 | 23 |
| Profundidad de atornillado mínima Lsdmin [mm] | 10 | 10 | 11 | 12 | 13 | 18 |
| Espesor de base de anclaje estándar y mínima hmin1 / hmin2 [mm] | 100/80 | 120 | 120 | 100/80 | 130 | 160 |
| Separación entre anclajes mínima smin [mm] | 60 | 100 | 100 | 100 | 120 | 150 |
| Distancia al borde mínima cmin [mm] | 100 | 115 | 135 | 110 | 165 | 200 |
| Carga admisible a tracción en hormigón fisurado y no fisurado | ||||||
| C12/15 y C16/20 [kN] | 1,7 | - | - | 1,7 | - | - |
| C20/25 hasta C50/60 [kN] | 2,1 | 2 | 2 | 2,1 | 2,4 | 6,3 |
| Momento flector admisible (Acero 4.6) Mzul [Nm] | 12,8 | 12,8 | 12,8 | 22,2 | 22,2 | 56,9 |
| Momento flector admisible (Acero 5.6) Mzul [Nm] | 15,8 | 15,8 | 15,8 | 27,8 | 27,8 | 71 |
| Momento flector admisible (Acero 5.8) Mzul [Nm] | 21,1 | 21,1 | 21,1 | 37,1 | 37,1 | 94,9 |
| Momento flector admisible (Acero 8.8) Mzul [Nm] | 34,3 | 33,7 | 34,3 | 60 | 60 | 152 |
| Separación entre ejes característica scr [mm] | 75 | 230 | 170 | 75 | 170 | 400 |
| Distancia al borde característica ccr [mm] | 38 | 115 | 85 | 38 | 85 | 200 |
| Cargas bajo exposición al fuego Tornillo ≥ 4.8 | ||||||
| Carga admisible R30 F [kN] | 0,6 | 0,9 | 1,5 | 0,6 | 1,5 | 4 |
| Carga admisible R60 F [kN] | 0,6 | 0,9 | 1,5 | 0,6 | 1,5 | 4 |
| Carga admisible R90 F [kN] | 0,6 | 0,9 | 1,1 | 0,6 | 1,5 | 3 |
| Carga admisible R120 F [kN] | 0,5 | 0,7 | 0,9 | 0,5 | 1,2 | 2,4 |
| Cargas bajo exposición al fuego Tornillo ≥ 5.6 | ||||||
| Carga admisible R30 F [kN] | 0,6 | 0,9 | 1,5 | 0,6 | 1,5 | 4 |
| Carga admisible R60 F [kN] | 0,6 | 0,9 | 1,5 | 0,6 | 1,5 | 4 |
| Carga admisible R90 F [kN] | 0,6 | 0,9 | 1,5 | 0,6 | 1,5 | 3,7 |
| Carga admisible R120 F [kN] | 0,5 | 0,7 | 1,0 | 0,5 | 1,2 | 2,4 |
| Separación entre ejes característica scr,fi [mm] | 100 | 170 | 170 | 100 | 200 | 400 |
| Distancia al borde característica ccr, fi [mm] | 50 | 85 | 85 | 50 | 100 | 200 |
Los valores válidos para la homologación señalada se pueden descargar en la sección "Descargas" de la web.
| Material: | Acero, cincado galvánico |
Homologaciones / Conformidad
Para fijaciones múltiples de sistemas no portantes homologación Sikla ETA-10/0258 (M8 - M12), para fijaciones en hormigón no fisurado homologación Sikla ETA-10/0257, ensayado bajo exposición a fuego, según VdS, homologación FM ≥ M10
1) Plazo de entrega bajo pedido.
