Aplicación

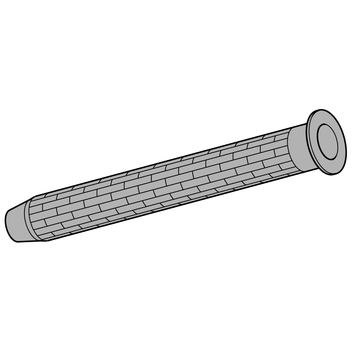

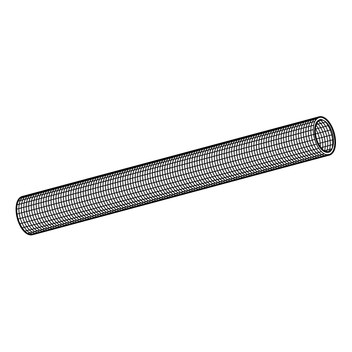

Tamiz especial perforado para utilizar en muro de ladrillo en combinación con varilla de anclaje VMU. La variante VM-SH incluye un práctico tapón que evita que se deslice dentro del taladro. Para profundidades de anclaje superiores se puede utilizar el tamiz metálico VM-SH.

Montaje

1.
Realizar taladro y soplar/cepillar.
2.
Introducir el tamiz enrasandolo con la superficie del muro.
Cuando se realicen varios anclajes, deben realizarse todos los taladros a la vez para evitar pausas en la extrusión de la resina. El tamiz quedará complementamente lleno de resina.
3.
Introducir la varilla con movimiento giratorio. La resina contenida se extruye por las perforaciones del tamiz y consigue una gran adherencia en los huecos de la base del anclaje. La resina se endurece y ancla el elemento con fuerza a la base del anclaje.

Datos técnicos

Distancia de sujeción tfix aplicando el Tamiz VM-SH en Ladrillo hueco o Ladrillo macizo.

VM-SH
12 x 80
VM-SH
16 x 85
VM-SH
16 x 130
VM-SH
20 x 85
VM-SH
20 x 130
VMU-A 8-20/110 20 15 - - -
VMU-A 8-55/145 55 50 5 - -
VMU-A 10-30/130 - 35 - - -
VMU-A 10-50/150 - 55 10 - -
VMU-A 12-15/120 - - - 20 -
VMU-A 12-50/155 - - - 55 10
VMU-A 16-15/160 - - - 55 10

Material:
Plástico (Polipropileno)
Producto por metros:
Metal
TipoTaladro ø x
Profundidad [mm]
TamañoPeso
[kg]
Embalaje
[pieza]
Código
artículo
VM-SH 12 x 8012 x 80M80,0210 116925
VM-SH 16 x 8516 x 85M8 - M100,0310 116926
VM-SH 16 x 13016 x 130M8 - M100,0410 116927
VM-SH 20 x 8520 x 85M12 - M160,0410 116928
VM-SH 20 x 13020 x 130M12 - M160,0710 116929
VM-SH 12 x 100012 x ...M80,0650 110564
VM-SH 16 x 100016 x ...M100,0750 110565
VM-SH 22 x 100022 x ...M12 - M160,1125 110566
