Conductos

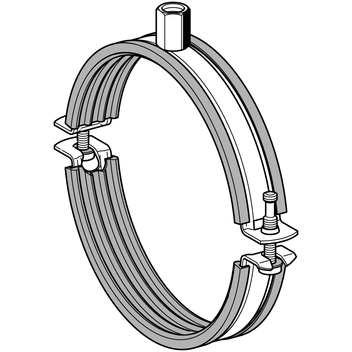

Abrazadera para conducto PLU TOP 2G con insonorización

Aplicación

Abrazadera compuesta de dos partes para el montaje sencillo de conductos rígidos circulares helicoidales. Adecuada para instalaciones que requieren insonorización, también para el cumplimiento de los requisitos de aislamiento acústico conforme a la norma DIN 4109.

Configuración

La goma de insonorización está pegada a la abrazadera para evitar que se deslice al instalarla. Tornillos de apriete premontados y asegurados para evitar su pérdida. El tornillo actúa como pivote para garantizar un cierre rápido y fácil en el montaje. Manejo más sencillo y menor volumen de almacenaje debido a la optimización del embalaje.

Montaje

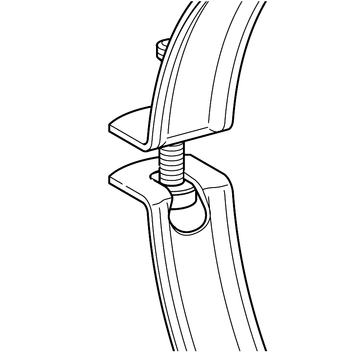

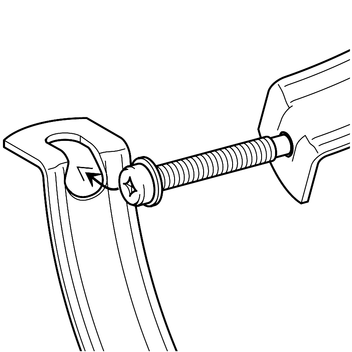

Atornillar la parte superior de la abrazadera a la base de la estructura sin interferir en la parte inferior. Colgar la parte inferior de la abrazadera al tornillo pivotante fijo mediante la perforación con forma de "hueco de cerradura" (ver ilustración n°2). Después de la inserción de la tubería y tras haber enganchado el tornillo pivotante, se debe colocar el tornillo de apriete de la otra oreja de la abrazadera. Aplicar el par de apriete de cierre con máximo 2 Nm.

Datos técnicos

Tipo
Material
[mm]
Carga de uso adm.
[kN]
Conexión
roscada
71 - 200 20 x 1,5 0,8 M8/M10
224 - 500 25 x 1,5 1,0 M8/M10

Material:
Acero, galvanizado
Goma de insonorización:
SBR/EPDM negra (ver Perfil aislante de goma en el capítulo "Elementos de Insonorización")
Rango de temperatura:
-50°C hasta +110°C
TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
710,1150 111783
800,1250 111785
900,1350 111786
1000,15100 111787
1120,16100 111788
1250,17100 111789
1400,1970 111790
1500,2070 111791
1600,2170 111792
1800,2350 111794
2000,2550 111795
2240,4650 111796
2500,5140 111797
2800,5640 111798
3000,5940 111799
3150,6240 111800
3550,7040 111801
4000,8630 111802
4500,8720 111803
5000,9620 111804
