Conductos

Ángulo de conducto LUW A

Aplicación

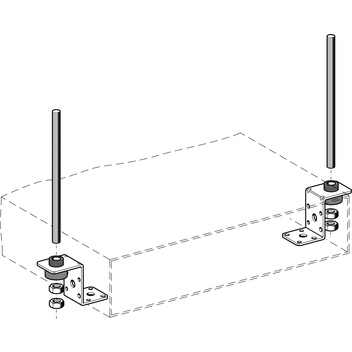

Elemento para la fijación de conductos de ventilación rectangulares directamente a techos o con una distancia de montaje determinada mediante varillas roscadas.
Las variantes A-SL y A-SZ se utilizan en montajes de conductos con insonorización que deban cumplir los requisitos de aislamiento acústico conforme a DIN 4109.

Configuración

Los tipos A-SL y A-SZ se suministran con el elemento de insonorización premontado.

Montaje

La fijación al conducto puede realizarse mediante remaches (ø 4 - 5 mm), con tornillos rosca-chapa (ø 4 - 5 mm) o con tornillos M8.

Datos técnicos

Carga nominal:
0,5 kN para A-L y A-Z
0,3 kN para A-SL y A-SZ
Material Ángulo:
Acero, cincado
Tipos A-SL y A-SZ
Nivel de insonorización:
hasta 8,7 dB(A)
Goma de insonorización:
EPDM, negra
Dureza:
50+ / -5° Shore
Rango de temperatura:
-50°C hasta +100°C
TipoConexiónFleje
[mm]
longitud
de pata
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo

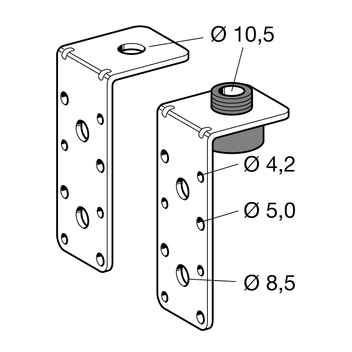

A-LM8/M1035 x 235/850,05100 110496

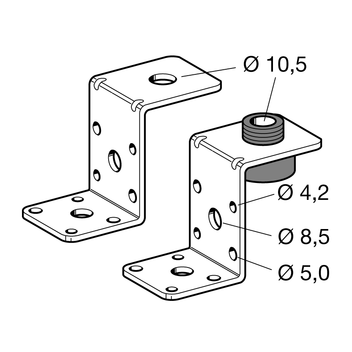

A-ZM8/M1035 x 235/46/380,05100 110498
A-SLM8/M1035 x 235/850,06100 110497
A-SZM8/M1035 x 235/46/380,06100 110499
