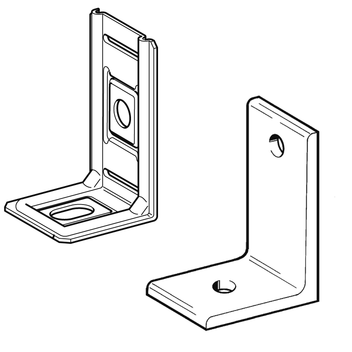

Ángulo de montaje MW S

Aplicación

Elemento diseñado para crear puntos de unión laterales en vigas de hormigón o madera, y aplicaciones similares; así como para escuadra de unión en entramados de carriles de montaje Sikla.

Instalación de rociadores: Ver "Datos técnicos". Los tipos 60/30/90 y 90/60/90 son aptos para la fijación de tuberías en vigas de madera según VdS CEA- guía prevista 15.2.2.

Datos técnicos

Tipo
Carga nominal
45/30/90° 3,5 kN
60/30/90° 3,5 kN
70/40/90° 2,0 kN
60/40/90° 7,5 kN
90/60/90° 7,5 kN

Para instalación de rociadores: Utilizar 60/30/90 y 90/60/90 en vigas de madera.

Fijación sencilla con tornillo rosca madera


Fijación doble con pernos roscados



"d" depende de DN:


≤ DN 50: 2 x 6 mm
> DN 50 ≤ DN 100: 2 x 8 mm
> DN 100 ≤ DN 150: 2 x 10 mm

Material:
Acero, cincado galvánico

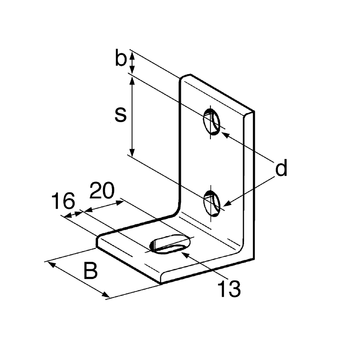

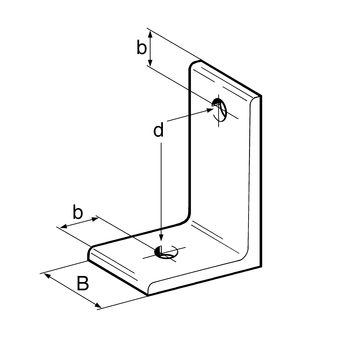

TipoPerfil angular
DIN 1029
B
[mm]
b
[mm]
d
[mm]
s
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
45/30/90°45/30/4301311-0,0750 115380
60/30/90°60/30/5301011300,0925 156505
70/40/90°-4017/3510,5-0,0650 191963
60/40/90°60/40/6402013-0,1625 115399
90/60/90°90/60/6401513500,2525 114820
