Soporte de bajantes SFK

Aplicación

El Soporte de bajantes SFK es aplicable para tuberías bajantes de tamaños desde DN 100 hasta DN 150 - Un solo soporte para tres tipos de tamaños de tubería!.

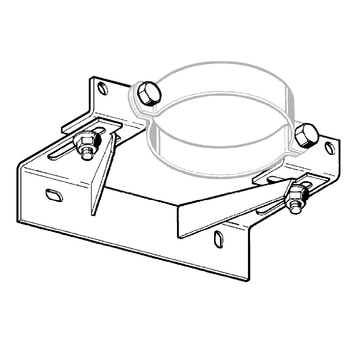

Para completar el conjunto es aconsejable el uso de abrazaderas Sikla Stabil D (ver imagen). Este soporte puede ser regulado sobre el plano horizontal en dos direcciones de manera que se garantice la fijación de la tubería libre de tensiones.
Si el Soporte va a ser instalado procedente del programa de proveedor de tubos, se incluyen anillos de goma para el aislamiento.
Para requisitos exhaustivos de aislamiento acústico, se aconseja el uso de abrazaderas Sikla Stabil D-A con perfil de insonorización.

Configuración

Parcialmente premontado.
El soporte se suministra en conjunto con 2 ángulos pre-montados.
Los dos tornillos M10 con dos tuercas de ala ancha para la conexión de la abrazadera al soporte, se incluyen sueltos.
Se suministra sin abrazadera. Ver abrazaderas disponibles en la tabla inferior (Link: "Abrazadera Stabil D-A para Soporte de bajantes SFK")

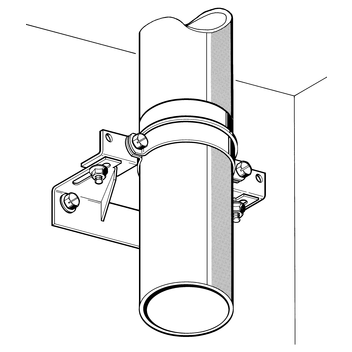

Montaje

Distancias entre tubería y pared:
DN 100 (SML 110): min. 5 mm - max. 72 mm
DN 125 (SML 135): min. 5 mm - max. 53 mm
DN 150 (SML 160): min. 5 mm - max. 40 mm

Datos técnicos

Carga máx. admisible (Compresión):
2,0 kN
Material:
Acero, cincado galvánico

Abrazadera Stabil D-A para Soporte de bajantes SFK

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
SFK1,195 105110
