Elementos de Insonorización

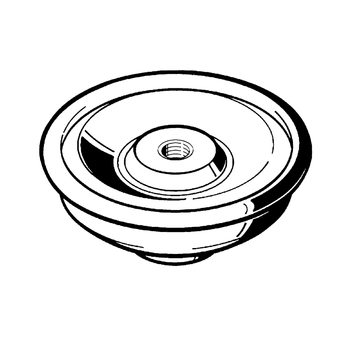

Insonorizador SDE 1

Aplicación

El Insonorizador SDE 1 es un elemento con múltiples aplicaciones variables en montajes con requerimientos acústicos según DIN 4109. Las diferentes utilidades y la versatilidad de capacidad de combinación con otros productos, proporcionan aplicaciones seguras prácticamente sin limitaciones en todas las instalaciones.

Configuración

Cada Insonorizador incluye un espárrago roscado M10 x 25 mm suelto.

Montaje

El SDE 1 está diseñado para montajes a techos, sobre suelo o en muros. El espárrago roscado M10 x 25 incluido se atornilla en la rosca interior de la parte anclada a obra hasta que se detenga, y fijar de esta manera el SDE 1 mediante un anclaje de rosca hembra a la base de la estructura. Apretar el elemento con la Llave SDE.

Nota:
En montajes sobre muros se deben evitar momentos flectores elevados: por ejemplo la colocación conjunta con carriles de montaje ó escuadras.

Datos técnicos

Cargas estáticas admisibles (permanentes):
Tracción: 2,5 kN
Compresión: 3,0 kN
Cortante: 0,5 kN
Constante elástica según carga estática:
a 0,12 kN 13,7 kN/cm
a 0,40 kN 16,9 kN/cm
a 0,80 kN 30,5 kN/cm
Valor de insonorización:
hasta 18,9 dB(A)
Rango de temperatura:
-50°C hasta +110°C

Tipo
Conexión roscada a obra
Conexión al sistema

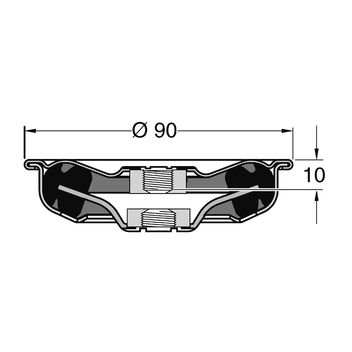

SDE 1 - M10 M10 M10

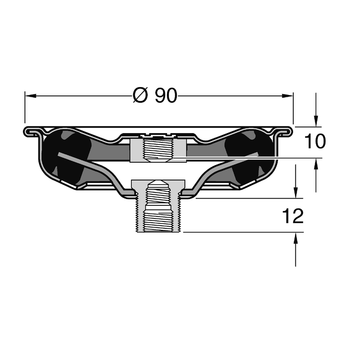

SDE 1 - 3G M10 3G-Conexión: M8/M10/M16

Material:
Parte metálica:
Acero, cincado galvánico
Anillo de insonorización:
EPDM, dureza 45+/-5° Shore
TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
SDE 1 - M100,2725 162735
SDE 1 - 3G0,2725 136989
