Mordazas

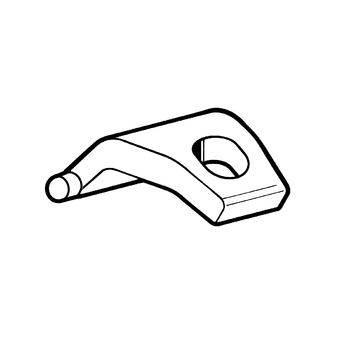

Garra de sujeción P
Aplicación
Elemento de sujeción de uso universal para la fijación bilateral a perfiles de acero de travesaños que soportan entramados de tuberías, conductos, bandejas de cableado y otros accesorios.
El espesor máximo de uso puede elevarse hasta 10 mm por debajo de la Garra de sujeción. Para altos requerimientos en el montaje, este elemento se puede soldar al travesaño.
Montaje
Determinación de la longitud del tornillo necesaria Lmin :
 | Tornillos M8 o M10 | Par de apriete ± 10% 50 Nm |  |
| | |

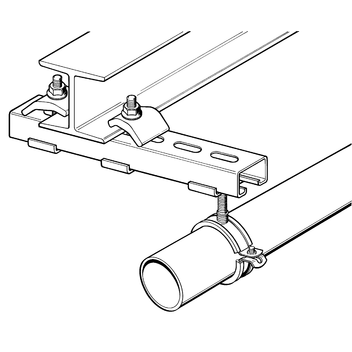

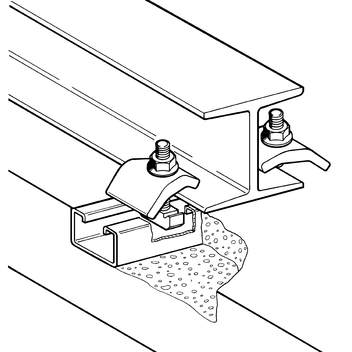

| Disposición tipo A | Disposición tipo B |
| (Montaje con tornillo hexagonal pasante y Refuerzo de carril HK) | (Montaje con Tornillo soporte HZ) |
| Lmin = a + b + 37 [mm] | Lmin = b + 40 [mm] |

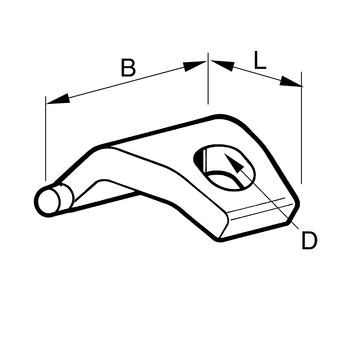

Datos técnicos
| Tipo | Carga nominal |
| P 1 | 4,0 kN |
| Material: | Fundición o acero, cincado galvánico |
