Aplicación

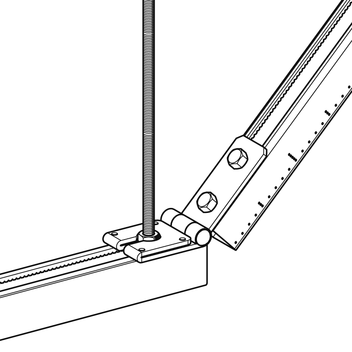

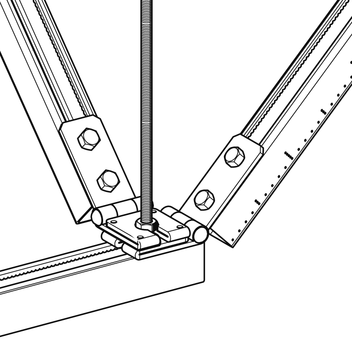

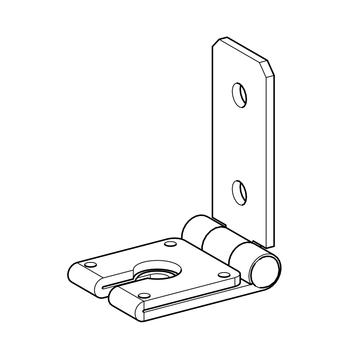

La Rótula JOI R se utiliza en los refuerzos de sistemas de fijación con requerimientos especiales bajo el efecto de cargas sísmicas. Gracias al diseño geométrico del taladro, la Rótula puede fijarse con posterioridad al montaje principal. Cuando se monta directamente en un carril de montaje 41, se consigue evitar el giro accidental de la posición de la Rótula gracias a las 4 puntas salientes así como a los dos puntos de fijación. También es posible solapar varias Rótulas en el caso del montaje de dos brazos de refuerzo. La seguridad contra el giro de posición cuando se utiliza en soportes existentes depende de los componentes ya montados; si se ha montado con el Block PB 41, conseguimos asegurar la protección contra el giro, sin embargo, esta protección es limitada cuando se monta sobre un Refuerzo de carril o una Arandela.

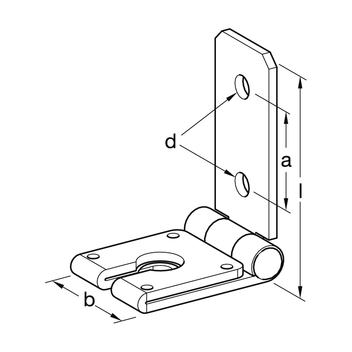

Datos técnicos

Hay que tener en cuenta el momento máx. admisible de giro del Carril de montaje (44,5 Nm).
