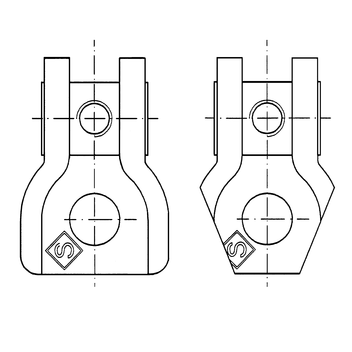

Rótula universal UG

Aplicación

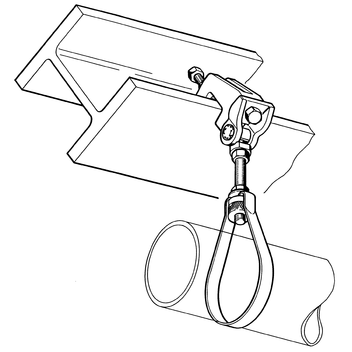

Conexión universal para elementos estructurales inclinados mediante un ajuste angular continuo, sin escalonamiento de posición. Fijación directa a la base estructural, a una mordaza, sobre carriles de montaje, etc. Especialmente útil como apoyo inclinado sobre Consolas o en tirantes de refuerzo para Patines y montajes de punto fijo (Las rótulas tipo UG FP están diseñadas para ser atornilladas directamente sobre las alas de la abrazadera en casos de montaje de punto fijo).

  • Ajuste angular continuo.
  • Regulación de altura o longitud mediante el roscado del extremo de la varilla a través del pasador.
  • El pasador está bloqueado y asegurado.
  • Apoyo y contacto seguro de la tuerca en la placa adaptadora.

Configuración

Se suministra con placa adaptadora y tuerca.

Montaje

Atornillar la varilla roscada al pasador que permite el giro libre de rotación (controlar visualmente el roscado hasta el final).
Fijar los ángulos de montaje mediante el apriete de la tuerca suministrada contra la placa adaptadora.

Datos técnicos

Tipo
Carga nominal
[kN]
Placa adaptadora
ø DA [mm]
Tipo de
tuerca
UG M8 5,8 10,5 tuerca brida
UG M10 8,0 10,5 tuerca brida
UG M12 13,0 16,5 tuerca brida
UG M16 13,0 16,5 hexagonal

UG FP M12 10,0 16,5 tuerca brida
UG FP M16 10,0 16,5 hexagonal

Carga admisible Fzadm en caso de incendio

Tipo
FWD 30
[kN]
FWD 60
[kN]
FWD 90
[kN]
FWD 120
[kN]
M8 0,60 0,45 0,34 0,26
M10 0,60 0,60 0,54 0,42
M12 1,60 1,03 0,79 0,61
M16 1,60 1,60 1,47 1,13

Material:
UG M8 y M10: Acero, cincado galvánico
  UG M12 y M16: Fundición, cincado galvánico

Homologaciones / Conformidad

Homologación VdS G4980055 para los tipos desde UG M8 hasta UG M16.

Certificado VdS - Rótula Universal UG (Alemán-Ingles) PDF | 370.4 KB

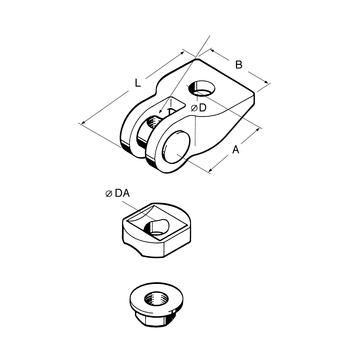

TipoRosca interiorA
[mm]
B
[mm]
ø D
[mm]
L
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
UG M8M 8264010,5510,1850 198636
UG M10M10264010,5510,1250 198643
UG M12M12335017,0710,3725 158075
UG M16M16335017,0710,3625 158084

UG FP M12M12335017,0710,3225 158093
UG FP M16M16335017,0710,3125 158109
