Patines

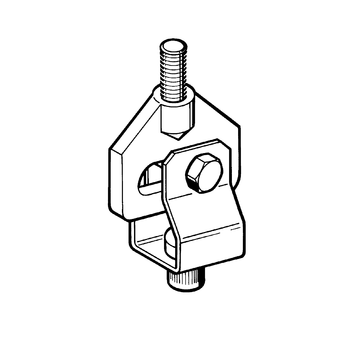

Elemento deslizante GLE J

Aplicación

Este elemento deslizante pendular sirve como regulador de altura y puede utilizarse en todo tipo de instalaciones. El montaje puede realizarse directamente a techo o en carriles de montaje Sikla. El rodamiento de la pieza inferior colgada garantiza un deslizamiento limpio, sin movimientos bruscos y silencioso.

Configuración

Tanto el gancho guía como la parte inferior con rodamiento se suministran completamente premontados.

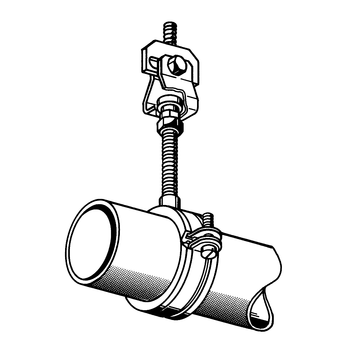

Montaje

La altura deseada se asegura mediante una contratuerca.

Datos técnicos

Tipo
FZ*
[kN]
J 8 3,5 kN
J 10 3,5 kN
J 12 6,0 kN
J 16 6,0 kN

Carga admisible FZ* bajo exposición al fuego.

Tipo
FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
J10 ≤ 1.100 ≤ 600 ≤ 400 ≤ 300
J12 ≤ 1.300 ≤ 1.000 ≤ 500 ≤ 300
J16 ≤ 1.300 ≤ 1.000 ≤ 500 ≤ 300

FZ = carga máxima admisible a tracción.

* Se debe considerar la resistencia de los elementos conectados del conjunto. Esto se aplica especialmente bajo exposición al fuego.

Ángulo máximo de desviación lateral:
10°
Longitud de varilla descolgada:
sin límites
Máxima longitud de deslizamiento:
25 mm
Altura máxima ajustable:
15 mm
Coeficiente de rozamiento estático µ0 :
0,23
Coeficiente de rozamiento dinámico µ:
0,15

Material:
Acero, cincado galvánico
TipoRosca
de conexión
Tamaño
del anclaje

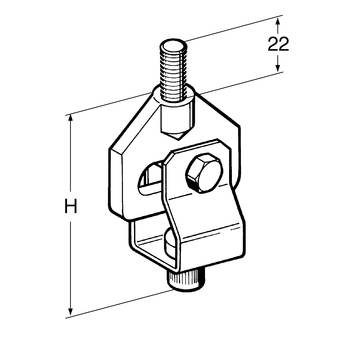

Altura H
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
J 8M8M8850,1925 126852
J 10M10M10850,1925 126861
J 12M12M12950,2925 126870
J 16M16M12950,2725 126889
