Innovación en técnicas
de soportación
Patines

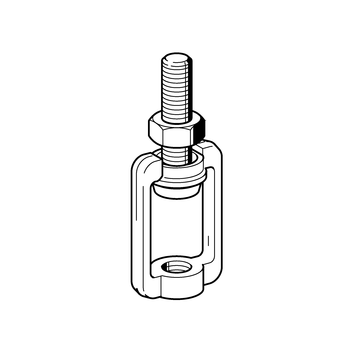

Regulador de altura HRS P

Aplicación

Elemento diseñado para todo tipo de suministros técnicos de instalaciones de montaje. Una de sus ventajas especiales es la posición libre del elemento pendular de la parte del ajuste, la cual permite la desviación de la tubería en todas las direcciones.
Montaje sencillo directamente a techo (con anclaje) o en carril.

Configuración

Se suministra completamente montado, sin piezas sueltas.

Montaje

La parte superior del conjunto base sirve de herramienta para conectar el tornillo pendular. El tornillo entonces sólo tendrá que ser apretado con una llave de boca fija. Después del montaje, el cuerpo base cuelga y gira libremente alrededor de la cabeza del tornillo pendular.

Datos técnicos

Material:
Cuerpo base de fundición, todos los componentes galvanizados.
Carga máxima admisible:
4,0 kN
Ángulo máximo de balanceo:

TipoConexión al conjunto
de la instalación
Conexión a la base
de la estructura
Rango de ajustePeso
[kg]
Embalaje
[pieza]
Código
artículo
P M8M8M8 x 2225 mm0,0625 151519
P M10M10M10 x 2225 mm0,0825 151528
