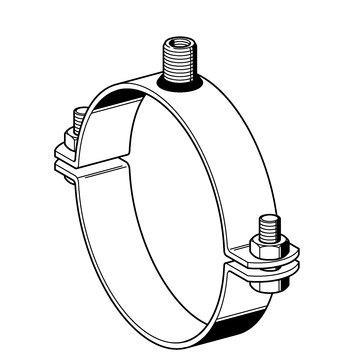

Abrazadera Stabil D-2G/-3G Inoxidable

Aplicación

Estas abrazaderas se utilizan para el montaje de tuberías en todo tipo de
instalaciones de edificios industriales, residenciales y públicos.

Configuración

Se suministra con un conector de rosca múltiple soldado. Los tornillos y tuercas de unión se incluyen sueltos.

Montaje

Indicada para el montaje en un solo punto tanto con varilla roscada como con
tubo roscado de 1” utilizando un adaptador.

Datos técnicos

Rango de uso
[mm]
Carga máx.
Permitida (tracción)
Par de apriete
[Nm]
18 - 71 5,0 kN 3
74 - 122 6,0 kN 5
133 - 207 8,0 kN 10
210 - 231 11,0 kN 20

La fuerza máxima permitida se ha determinado mediante métodos estadísticos de cargas de rotura, bajo el cumplimiento de deformación máxima de 1,5 mm y una tensión máxima en los diámetros de tubería del 2 %.

Material:
Acero inoxidable A4

Homologaciones / Conformidad



Este producto ha obtenido la marca de calidad "Soportes de la tubería" y está sujeto a la supervisión externa según RAL GZ-655.

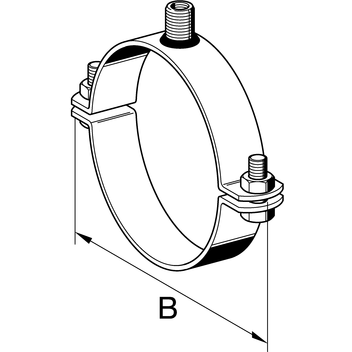

Rango de uso
[mm]
Rosca
de conexión
Fleje
[mm]
B
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
18 - 222G25 x 3700,1450 172568
24 - 282G25 x 3770,1550 172577
30 - 342G25 x 3840,1650 172586
35 - 372G25 x 3870,1750 172595
40 - 442G25 x 3950,1750 172604
47 - 512G25 x 31020,2050 172613
54 - 582G25 x 31090,2150 172622
59 - 632G25 x 31150,2150 172631
67 - 712G25 x 31230,2250 172856
74 - 782G30 x 31400,3325 172640
81 - 852G30 x 31470,3425 172865
86 - 903G30 x 31520,3625 172649
94 - 983G30 x 31600,4025 172874
102 - 1083G30 x 31700,4125 173153
108 - 1143G30 x 31760,4225 172658
116 - 1223G30 x 31840,4325 172883
133 - 1403G40 x 42170,8210 172667
145 - 1523G40 x 42290,8710 172892
159 - 1693G40 x 42450,9010 172676
170 - 1803G40 x 42570,9510 172901
198 - 2073G40 x 42841,0810 172685
210 - 2193G40 x 43041,2610 172694
222 - 2313G40 x 43161,3310 172910
