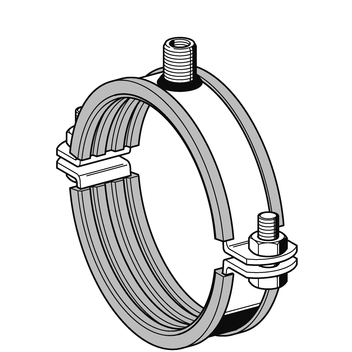

Abrazadera Stabil D-2G/-3G Inoxidable con insonorización de silicona
Aplicación
Estas abrazaderas se utilizan para el montaje de tuberías en todo tipo de instalaciones de edificios industriales, residenciales y públicos.
Con perfil de insonorización de silicona. Insonorización según DIN 4109.
Configuración

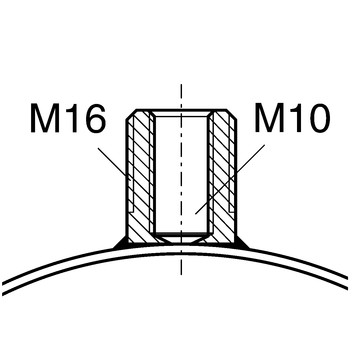

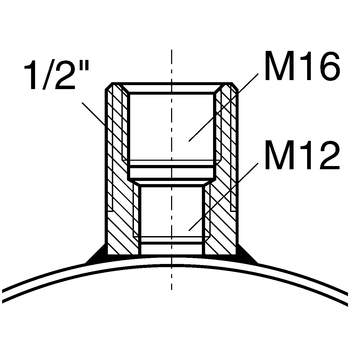

Se suministra con un conector de rosca múltiple soldado. Tornillos y tuercas de unión se incluyen sueltos.
Montaje
Indicada para el montaje en un solo punto tanto con varilla roscada como con tubo roscado de 1” utilizando un adaptador.
Datos técnicos
|

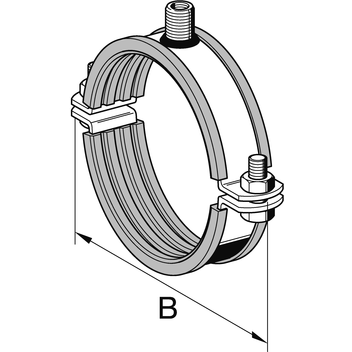

Rango de uso [mm] | Carga máx. Permitida (tracción) | Par de apriete [Nm] |
|---|---|---|
| 18 - 63 | 1,5 kN | 3 |
| 74 - 114 | 2,0 kN | 5 |
| 133 - 168 | 4,0 kN | 10 |
| 198 - 219 | 6,0 kN | 20 |
La fuerza máxima permitida se ha determinado mediante métodos estadísticos
de cargas de rotura, bajo el cumplimiento de deformación máxima de 1,5 mm y
una tensión máxima en los diámetros de tubería del 2 %.
| Material: | |
| Abrazadera: | Acero inoxidable A4 |
| Goma de insonorización: | Silicona, roja (Perfil de goma ver capitulo elementos de insonorización) |
Homologaciones / Conformidad
 | Este producto ha obtenido la marca de calidad "Soportes de la tubería" y está sujeto a la supervisión externa según RAL GZ-655. |
