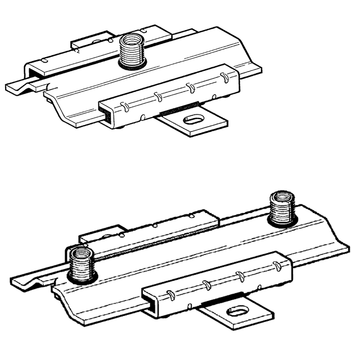

Patín GS H3G-PL Inoxidable

Aplicación

Patín de cargas pesadas para sujeción simple ó doble en suministros técnicos de instalaciones de montaje sobre carriles Sikla o directamente a la base de la construcción.
Utilizar preferiblemente en combinación con las abrazaderas Stabil D-3G Inoxidable A4. Existen varias posibilidades de conexión con abrazaderas según la carga solicitada: rosca M12, M16. En combinación con Adaptadores inoxidables A4 de ½” ofrece más posibilidades de conexión(ver capítulo "Adaptador IG/IG Inoxidable"). Las guías de poliamida reforzadas con fibra de vidrio evitan que se produzcan ruidos en el deslizamiento.
Este conjunto deslizante es especialmente útil para montajes colgados a techo o apoyados sobre suelo, así como para verticales.

Montaje

Para tuberías de DN 100 o mayores, y en en todos los casos de cargas alternadas, debe reforzarse la tuerca 3G de triple rosca con una contratuerca de ½”.

Datos técnicos

Carga admisible en montaje a techo:
5,0 kN
Carga admisible en montaje sobre suelo:
9,0 kN
Brazo de palanca Lmax :
250 mm
Recorrido de deslizamiento admisible

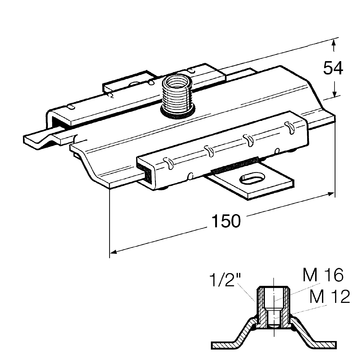

H3G-PL:
100 mm

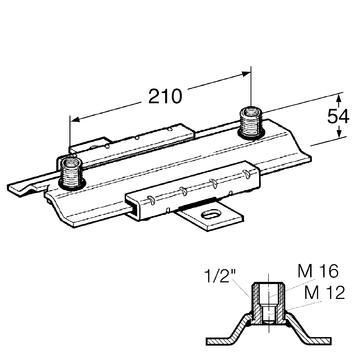

H3G2-PL:
135 mm
Temperatura máxima admisible bajo exposición permanente:
130°C
Coeficiente de rozamiento estático µ0 :
0,18
Coeficiente de rozamiento dinámico µ:
0,14

Material:
Patín y base de patín:
Acero Inoxidable A4
TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
H3G-PL 1,3910 170152
H3G2-PL1,7710 170134
