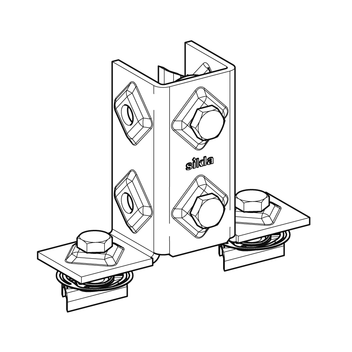

Conector angular EV CC 41-2 HCP

Aplicación

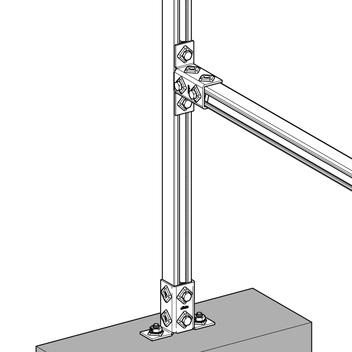

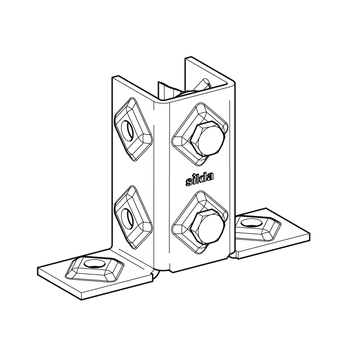

Elemento de conexión para la construcción de estructuras tridimensionales en carriles de montaje. Técnicas de fijación optimizadas para nudos de esquina en sistemas de carril 41. Preferiblemente aplicable en carriles de montajes cuadrangulares 41/41. Conector angular tipo W para la conexión a pared, suelo o techo. Colocación y alineación flexible en la apertura del carril.

  • Técnica rápida de unión para nudos a 90° de sistemas de carril 41.
  • Bloqueo automático presionando la cabeza del tornillo y fijación simultánea del peso propio.
  • Conexión segura mediante forma y fricción. Tuerca rápida dentada con tornillo de apriete M10.
  • Ofrece gran rigidez gracias a la conformación y la alta resistencia del material.
  • El estampado en forma de rombo, asegura el pretensado del tornillo.

Montaje

Montar el Conector angular EV CC 41-2 siempre por parejas.

Datos técnicos

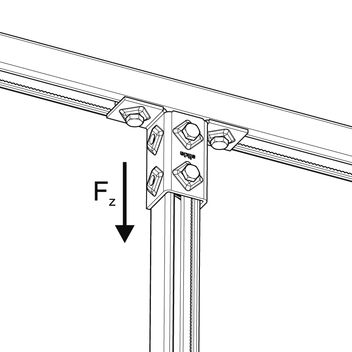

Carga nominal:
Fz = 5 kN por Conector
- Fz = 10 kN por Conector
Par de apriete:
50 Nm
Material:
Acero, HCP
TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
EV CC 41-2 W0,5810 117459
