Conjunto tensor SPZ HCP
![](/sixcms/media.php/443/thumbnails/SPZ_10302.tif.63425.png)
![](/sixcms/media.php/443/thumbnails/SPZ_10302_M.TIF.63433.png)
![](/sixcms/media.php/443/thumbnails/ZS_10389_M.TIF.63441.png)
![](/sixcms/media.php/443/thumbnails/A822_WD_F100_120-120_absp_grau.tif.63449.png)
Aplicación

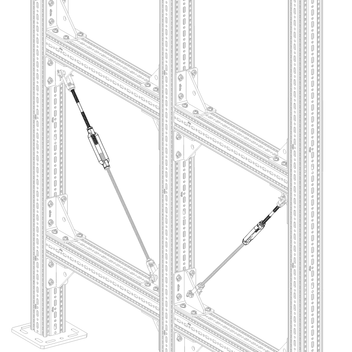

Conjunto tensor para construcción de tirantes y contravientos estructurales. Por ejemplo como varillas de tracción en el sistema siFramo para eliminar la influencia de cargas.

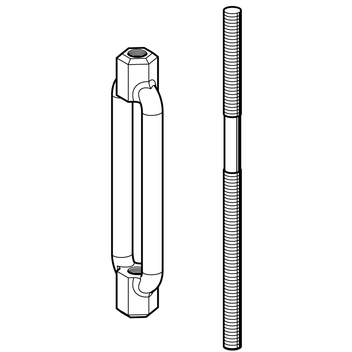

Configuración
El conjunto tensor está compuesto de:
1 Tensador
1 Varilla de tracción con rosca a izquierda y a derecha.
Montaje
La instalación del Conjunto tensor al elemento transmisor de tracción se consigue uniendo un estribo roscado con la varilla de tracción en un extremo del tensador y un estribo roscado con una varilla roscada en el otro extremo.
Datos técnicos
Tipo | Carga máx. admisible (tracción) [kN] |
---|---|
M10 | 13,6 |
M12 | 21,4 |
M16 | 45,3 |

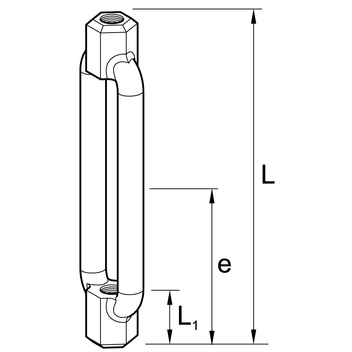

Tensador:
Tipo | L [mm] | L1 [mm] | e [mm] |
---|---|---|---|
M10 | 125 | 10 | 62,5 |
M12 | 125 | 12 | 62,5 |
M16 | 150 | 16 | 75 |

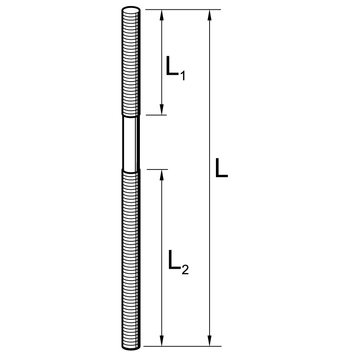

Varilla de tracción:
Tipo | L [mm] | L1 [mm] | L2 [mm] |
---|---|---|---|
M10 | 250 | 80 | 130 |
M12 | 250 | 80 | 130 |
M16 | 250 | 80 | 130 |
Material: | Acero, HCP |
