Estribo roscado GWB HCP

Aplicación

Estribo roscado para construcción de tirantes y contravientos estructurales. Por ejemplo como varillas de tracción en el sistema siFramo para eliminar la influencia de cargas.

Montaje

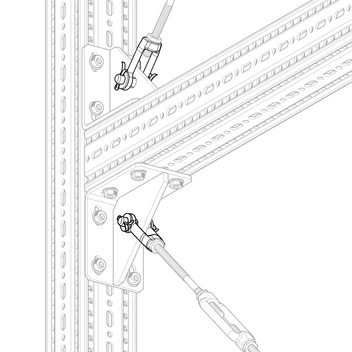

La instalación del Estribo roscado se consigue mediante la aplicación de varillas de tracción o varillas roscadas en un extremo y la Escuadra WD o un Cáncamo roscado en el otro extremo.

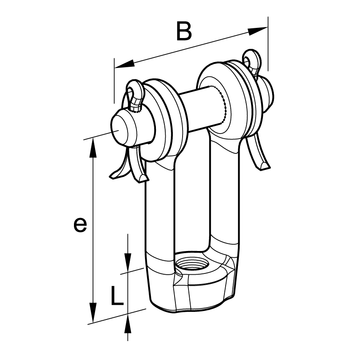

Datos técnicos

Tipo
Carga máx. admisible (tracción)
[kN]
e
[mm]
L
[mm]
B
[mm]
M10 13,6 52,5 10 40
M12 21,4 70,5 12 50
M16 45,3 80 16 60

Material:
Acero, HCP

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
GWB M100,110 113053
GWB M120,210 113054
GWB M160,510 113055
