Mordaza TCS HCP

Aplicación

La Mordaza TCS es un elemento resistente de conexión y se utiliza en el montaje de soportes de tuberia, conductos y otros accesorios sobre perfiles de acero (tipo -I, -T, -U y perfil angular).

  • Su uso junto con una Rótula universal Inoxidable, permite suspensiones verticales en vigas o perfiles inclinados.
  • Posibilidad de aplicación como fijación individual, así como para el montaje de travesaños o construcciones en voladizo.

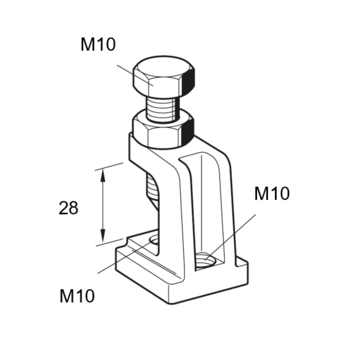

  • La forma especial en la base de la Mordaza TCS 1, permite el montaje de los carriles de montaje Sikla del Sistema 41.

Configuración

Cuerpo base premontado con tornillo de apriete y contra-tuerca.

Montaje

Primero ajustar manualmente el tornillo de apriete de la mordaza y posteriormente fijar la instalación siguiendo las instrucciones de montaje correspondiente. La punta del tornillo de apriete penetra en el material del perfil, que es más blando, y proporciona una gran seguridad en la transmisión central de la fuerza.
Cuando se conecta a los bordes de un carril de montaje se debe montar adicionalmente un Refuerzo de Carril HK 41.

Nota: Seguir las instrucciones del montaje!

Datos técnicos

Las siguientes cargas nominales son válidas solo en Mordazas nuevas aplicadas en perfiles no dañados.

TCS 1
5,0 kN

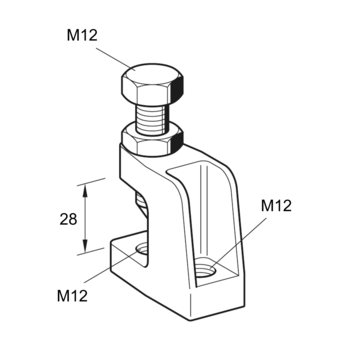

TCS 2
8,5 kN
Material:
Fundición, HCP

Homologaciones / Conformidad

Aprobada y aceptada por VdS y FM para su uso en instalaciones contra incendios.

Para otro tipo de aplicaciones: G4820023, G4800039, G4800040, G4800042, G4800043, G4800044, G4800045

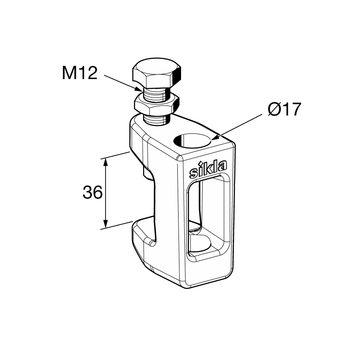

TipoConexiónEspesor del perfil
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
TCS 1 M10M10/M10260,2150 162151
TCS 2 M12M12/M12260,2825 117327
