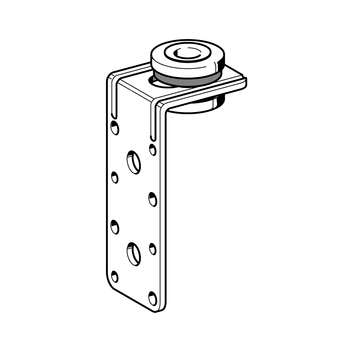

Ángulo de conducto LUW HCP

Aplicación

Elemento para la fijación de conductos de ventilación rectangulares en exterior directamente a techos o con una distancia de montaje determinada mediante varillas roscadas. Adecuado en montajes de conductos con insonorización que deban cumplir los requisitos de aislamiento acústico conforme a DIN 4109.
La posibilidad de regulación del ajuste en el coliso permite compensar las desviaciones de los taladros y las tolerancias de construcción. En el montaje de conductos con carril y tornillo soporte, se garantiza la distancia adecuada para evitar la transmisión del sonido procedente de la estructura.

Configuración

Se suministra con un elemento de insonorización premontado que evita su pérdida accidental.

Montaje

La fijación al conducto puede realizarse mediante remaches ciegos inoxidables (ø 4 - 5 mm), con tornillos rosca-chapa (ø 4 - 5 mm) o con tornillos M8.
Para disposiciones verticales (carga a compresión), deben fijarse en los taladros más próximos al ángulo de 90º. Cuando la fijación se realiza con tornillo M8 debe utilizarse una arandela 8/40.

Datos técnicos

Carga nominal:
0,8 kN
Material Ángulo:
Acero, HCP
Nivel de insonorización:
hasta 8,7 dB(A)
Goma de insonorización:
EPDM, negra
Dureza:
45+ / -5° Shore
Rango de Temperatura:
-50°C hasta +110°C
TipoConexiónmargen de
ajuste
[mm]
Fleje
[mm]
longitud
de pata
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
SLM8/M101335 x 2,541/850,09100 113931
