Placa Base GPL F Stabil HCP

Aplicación

Soporte para fijar abrazaderas y otros elementos de soposrtación mediante tubo roscado sobre perfil de montaje TP F 80 y TP F 100.

Montaje

Fijación por forma al perfil de montaje TP F 80 y TP F 100 con 4 tornillos autoroscante "Formlock" FLS F. Se puede conectar al sistema de nuestros carriles mediante las tuercas de carril CC 41 y fijar con tornillos DIN 933. Esta placa base también se puede fijar directamente al hormigón gracias a los dos taladros que tiene.

Datos técnicos

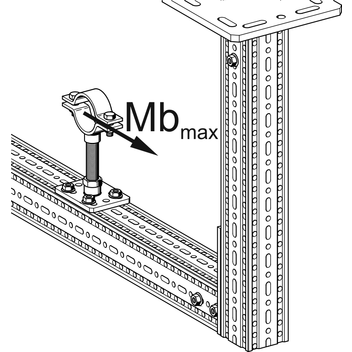

El tubo roscado determina el momento flector máximo. Debe tenerse la misma consideración para el montaje con anclajes.

Tipo
Carga máx. a tracción
[kN]
Carga máx. transversal
[kN]
Momento flector admisible
[Nm]
GPL F 80 ST-1/2" 18,0 13,0 53
GPL F 100 ST-1/2" 18,0 13,0 53
GPL F 100 ST-1" 18,0 13,0 277

Material:
Acero, HCP
TipoDimensión
L x B x s
[mm]
Coliso
d x a
[mm]
ø
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
GPL F 80 ST-1/2"110 x 80 x 811 x 20110,5025 112719

GPL F 100 ST-1/2"110 x 100 x 811 x 20110,8025 117266
GPL F 100 ST-1"110 x 100 x 811 x 20110,8025 117268
