Rótula JOI 41 HCP

Aplicación

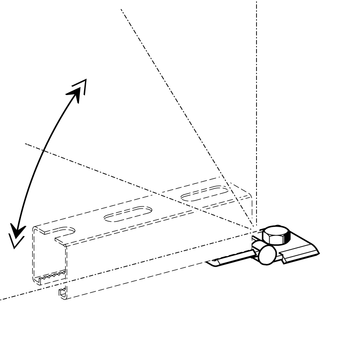

Elemento conector de Carriles de montaje 41 para casos en que sea necesario la determinación de un ángulo de montaje libre y sin escalonamientos de posición de 0° a 180°. También puede montarse directamente a la base de la estructura de la instalación. De esta manera, la inclinación entre la base y el carril de montaje puede equilibrarse fácilmente. En combinación con Carriles de montaje, puede ser utilizado también como refuerzo inclinado.

Montaje

Conexiones:
Dorso del carril con Tuerca soporte HZ 41 y tornillo
Ranura del carril con Tuerca rápida CC 41 y tornillo

Datos técnicos

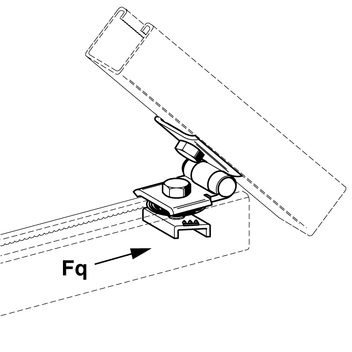

Carga nominal: Fq = 2,0 kN por unión
Par de apriete: 50 Nm
Material: Acero, HCP

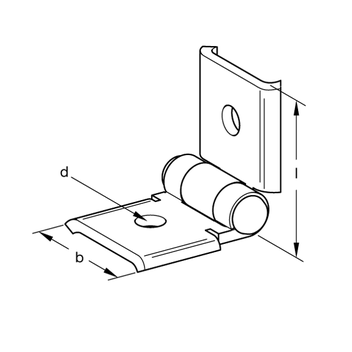

Tipod
[mm]
b
[mm]
l
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo

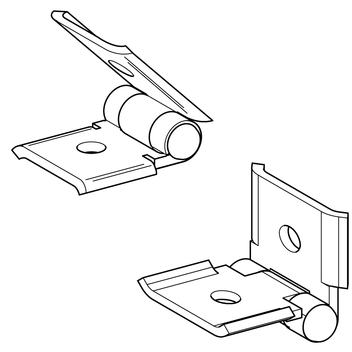

JOI 41 V10,548540,1850 198049
JOI 41 Z10,548540,1850 199244
