Innovación en técnicas
de soportación
Puntos Fijos

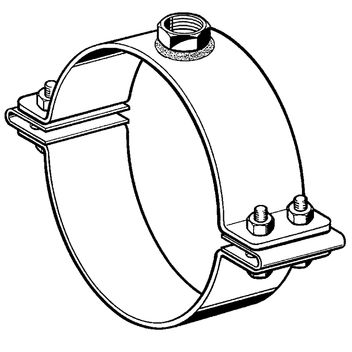

Abrazadera de punto fijo FS

Aplicación

La abrazadera de punto fijo es la parte principal de una construcción de punto fijo en caballete.
Para completar la disposición del soporte se necesita un conjunto de montaje (con o sin insonorización) así como 4 tirantes de refuerzo (tubos roscados o varillas roscadas Sikla).
Nuestro personal cualificado le asesorará sobre el dimensionado correcto de los componentes según la carga de empuje solicitada en el montaje (hasta 25 kN en instalaciones con insonorización o hasta 35 kN en instalaciones sin insonorización).
El modelo de construcción simétrica de la disposición en caballete, permite la absorción de carga en ambas direcciones. La tuerca central soldada M16 ofrece múltiples posibilidades de conexión.

Configuración

Se suministra completa con 4 tornillos de apriete y 4 tuercas M16; para tamaños mayores de 108 mm se incluyen refuerzos adicionales en las alas de la abrazadera.
Los tornillos de apriete y los refuerzos en las alas de la abrazadera se suministran premontados en la parte inferior y aseguradas para evitar su pérdida; las tuercas hexagonales M16 se incluyen sueltas.

Montaje

Fijar los tornillos de forma uniforme con el par de apriete M indicado en la siguiente tabla:

Tipo
Par de apriete M
(Nm) 1)
21,3 ... 48,3 50
57 mm ... 88,9 80
108 mm ... 521 mm 100

1)
Par de apriete para la combinación de la Abrazadera de punto fijo FS con la tubería de acero DIN EN 10220 / espesor normal. Para tuberías de espesores inferiores o con diferentes materiales, los valores deben reducirse.

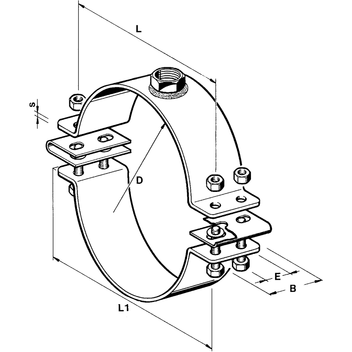

Datos técnicos

Material:
Acero, cincado galvánico
Tipo d
[mm]
DNB
[mm]
s
[mm]
L
[mm]
L1
[mm]
E
[mm]
Peso
[kg]
Código
artículo
21,31/2"80574106451,05 159979
26,93/4"80579111451,09 159988
33,71"80586118451,15 159997
42,41 1/4"80595127451,25 160007
4580597129451,29 160016
48,31 1/2"805101133451,31 160025
57806109141451,67 160034
60,32"806113145451,69 160043
76,12 1/2"806129161451,87 160052
88,93"806141173452,09 160061
1081006166214503,31 160070
1144"1006172220503,35 160089
1331006191239503,67 160098
1395"1006198246503,78 160104
1591006207255504,05 160113
1686"1006217265504,07 160122
2198"1006278326504,91 160131
27410"1006331379505,57 160140
3241008390438508,22 160159
3561008422470508,94 160168
3681008434482509,17 160177
4071008473521509,58 160186
4191008485533509,99 160195
50810085746225011,68 160201
52110085876355013,20 160210
