Sistema de Montaje Pressix CC 41
Apoyo de carril WBD 41/52
![](/sixcms/media.php/443/thumbnails/1356_wbd-halter_41_52_anw01.2345.tif.45526.png)
![](/sixcms/media.php/443/thumbnails/1356_wbd-halter_41_52_d_anw01.2344.tif.45525.png)

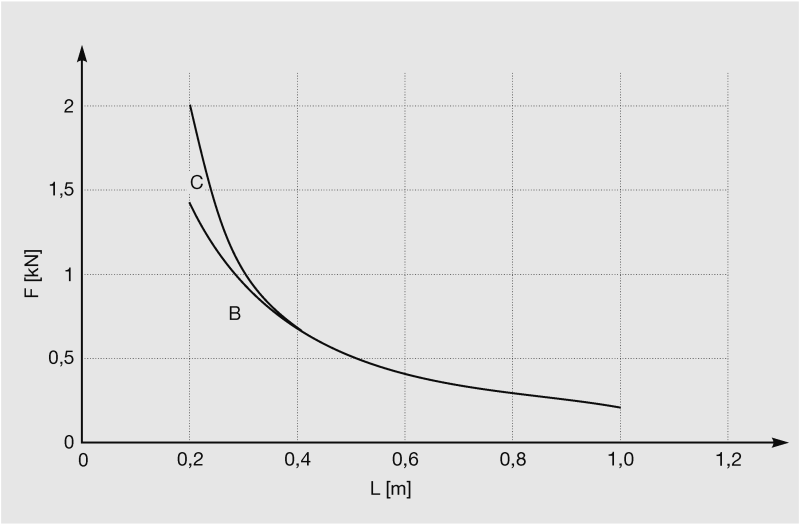

Diagrama de cargas: Combinación con Carril MS 41/52/2,5
Apoyo de carril WBD 41/52 D

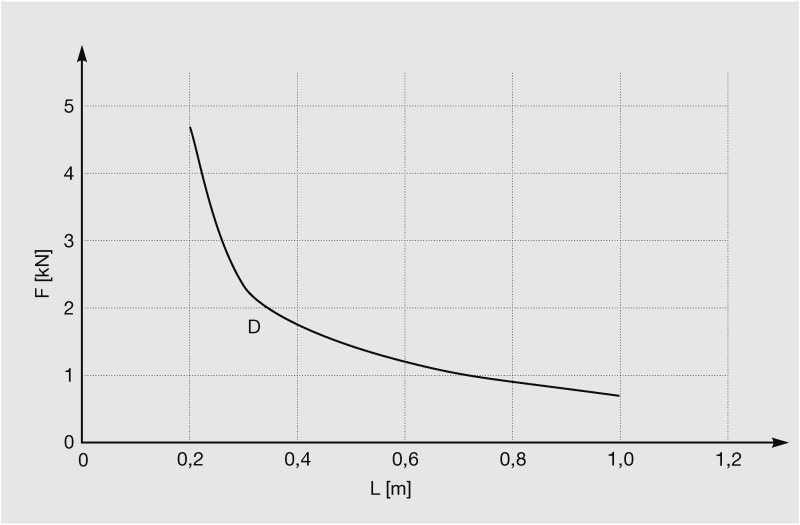

Diagrama de cargas: Combinación con Carril MS 41/52/2,5 D
Restricciones σadm ≤ 160 N/mm2 fadm ≤ L/100 para L > 300 mm fadm ≤ 3 mm para L = 200 ... 300 mm | Cargas en anclajes A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN E = 9,0 kN | ![]() |
