Sistema de Montaje Pressix CC 41

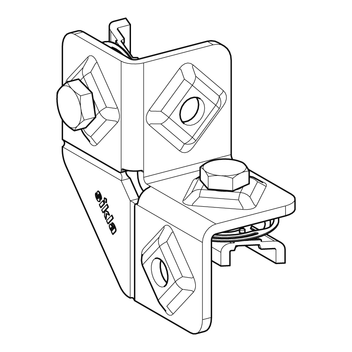

Conector angular EV CC 41-1

Aplicación

Elemento de conexión premontado para la construcción de estructuras en carriles de montaje. Técnicas de fijación optimizadas para nudos de esquina en sistemas de carril 41. Preferiblemente aplicable en carriles de montajes cuadrangulares 41/41. Colocación y alineación flexible en la apertura del carril.

  • Técnica rápida de unión para nudos a 90° de sistemas de carril 41.
  • Bloqueo automático presionando la cabeza del tornillo y fijación simultánea del peso propio.
  • Conexión segura mediante forma y fricción. Tuerca rápida dentada con tornillo de apriete M10.
  • Ofrece gran rigidez gracias a la conformación y la alta resistencia del material.
  • El estampado en forma de rombo asegura el pretensado del tornillo.

Configuración

Tuercas rápidas NT CC 41 y tornillos hexagonales se incluyen sin montar.

Montaje

Montar el Conector angular EV CC 41-1 siempre por parejas.

Datos técnicos

Carga máx. admisible:
5,0 kN (carga situada en la mitad de un travesaño montado con 2 Conectores EV CC 41-1)
Par de apriete:
40 Nm
Material:
Acero, cincado galvanizado
TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
EV CC 41-10,3825 117338
