Aplicación

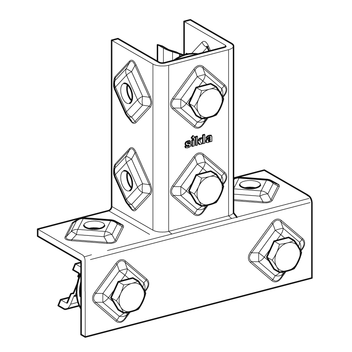

Elemento de conexión para la construcción de estructuras tridimensionales en carriles de montaje. Técnicas de fijación optimizadas para nudos de esquina en sistemas de carril 41. Colocación y alineación flexible en la apertura del carril.

• Técnica rápida de unión para nudos a 90° de sistemas de carril 41.

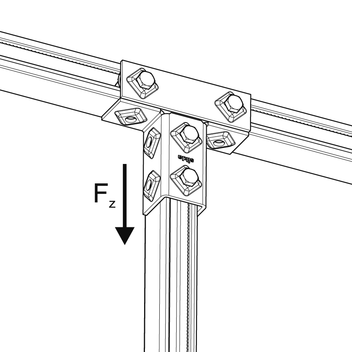

• Bloqueo automático presionando la cabeza del tornillo y fijación simultánea del peso propio.
• Conexión segura mediante forma y fricción. Tuerca rápida dentada con tornillo de apriete M10.
• Ofrece gran rigidez gracias a la conformación y la alta resistencia del material.
• El estampado en forma de rombo, asegura el pretensado del tornillo.

Montaje

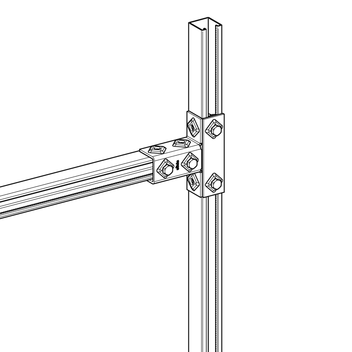

Montar el Conector angular EV CC 41-3 siempre por parejas. Para carriles de montaje girados 90° solo se pueden utilizar carriles de montaje cuadrados 41/41 (ancho del soporte: 41 mm).

Datos técnicos
