Sistema de Montaje Pressix CC 41

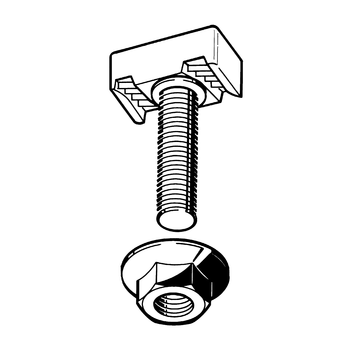

Tornillo soporte TBO HZ 41
Aplicación
Para la utilización en Carriles de montaje con ancho de 41 mm.
Configuración
Las arandelas y tuercas se incluyen sueltas en el embalaje.
Datos técnicos
| Tipo | Par de apriete Mdmax [Nm] | Carga admisible (tracción) [kN] | Carga admisible longitudinal con carril dentado 1) [kN] | Momento flector admisible 2) [Nm] |
|---|---|---|---|---|
| HZ 41 M8 | 10,0 | 5,8 | 1,5 | 5,0 |
| HZ 41 M10 | 18,0 | 9,3 | 2,5 | 10,0 |
| HZ 41 M12 | 32,0 | 10,0 | 3,0 | 17,5 |
| HZ 41 M16 | 79,0 | 10,0 | 3,0 | 44,5 |
| 1) | Los valores indicados son válidos cuando el punto de aplicación de la carga se encuentra cerca del carril. En caso de tener una carga longitudinal y otra trasversal al carril, la carga resultante no puede ser mayor que los valores dados. |
| 2) | El valor del momento flector no puede ser nunca mayor que el momento torsor máximo admisible del carril. |
| Material: | |
| Cabezal: | Acero, electro-galvanizado. |
| Espárrago roscado: | Acero, clase 4.6, electro-galvanizado. |
