Sistema de Montaje Pressix CC 41

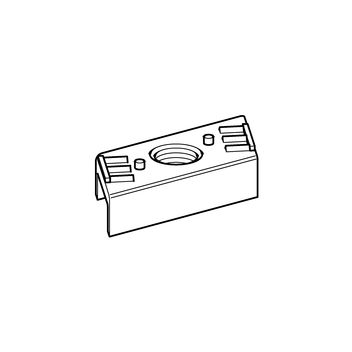

Tuerca soporte NT 41
Aplicación
Las tuercas soporte 41 son aplicables en Carriles de montaje con ancho de 41 mm.
Datos técnicos
| M8 | M10 | |
| Par de apriete 8.8 1) [Nm] | 25 | 40 |
| 1) | En caso de utilizar una calidad inferior, los valores se deben reducir. |
| Espesor de carril de montaje [mm] | M8 2) FZ ≤ [kN] | M10 2) FZ ≤ [kN] | M8 FQ ≤ [kN] | M10 2) FQ ≤ [kN] | |
|---|---|---|---|---|---|
| 1,5 | 3,0 | 3,0 | 1,8 | 2,9 | |
| 2,0 | 5,8 | 5,8 | 2,1 | 3,4 | |
| 2,5 | 5,8 | 5,8 | 2,6 | 4,1 | |
| 3,0 | 5,8 | 5,8 | 2,8 | 4,4 |
Nota: La capacidad de carga puntual del carril ha de tenerse en cuenta.
| Material: | Acero, electro-galvanizado. |
Homologaciones / Conformidad
 | Este producto dispone de marca de calidad "RAL" para soportación de tuberías. Sujeta a control de calidad externo según estándar RAL GZ-655. 2) Cargas comprobadas, incluyendo montaje, según certificado 2010-07/2010-09. |
