Sistema de montaje siMetrix 46

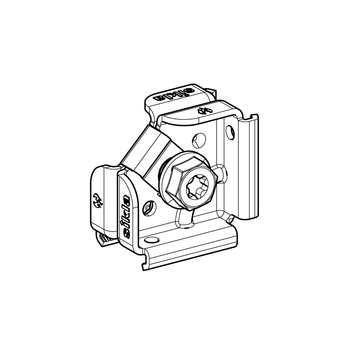

Conector CN 46
Aplicación

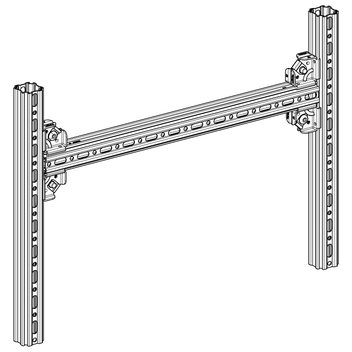

Para construir travesaños o estructuras horizontales sobre el perfil de montaje PRO 46.
Montaje
Presionar el conector sobre los dos perfiles a unir y fijarlo apretando el tornillo.
Dependiendo de las necesidades de carga, deben utilizarse uno o dos conectores por unión. Los conectores deben utilizarse siempre por parejas para los voladizos.
Datos técnicos

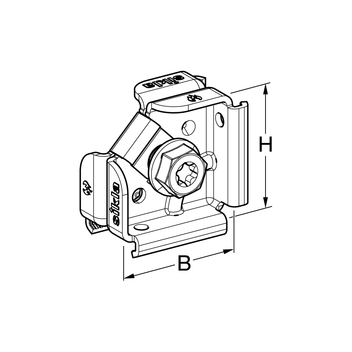

Tipo | H [mm] | B [mm] | Tornillo |
---|---|---|---|
CN 46 | 50 | 50 | M10 |

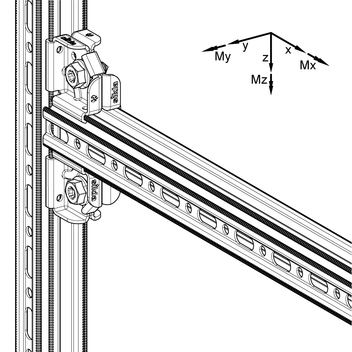

Tipo | Vx,adm [kN] | ± Vy,adm [kN] | ± Vz,adm [kN] | My,adm [kNm] | - My,adm [kNm] | ± Mz,adm [kNm] |
---|---|---|---|---|---|---|
CN 46 (individual) | 0,72 | 0,83 | 0,72 | 0,12 | 0,09 | 0,02 |
CN 46 (en pareja) | 1,22 | 2,62 | 1,49 | 0,22 | 0,22 | 0,09 |
Inserción: | Conexión interior T50 y hexágono exterior SW 17 |
Par de apriete: | 30 Nm |
Material: | Acero, HCP |
Homologaciones / Conformidad
| Este producto dispone de marca de calidad "RAL" para soportación de tuberías. Sujeta a control de calidad externo según estándar RAL GZ-655. |
