Sistema de montaje siMetrix 46

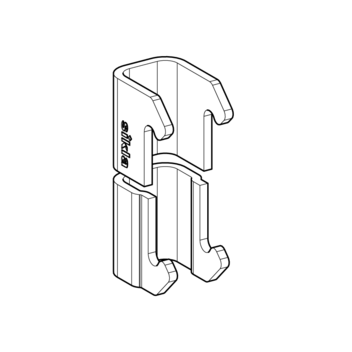

Garra de perfil MPK 46
Aplicación

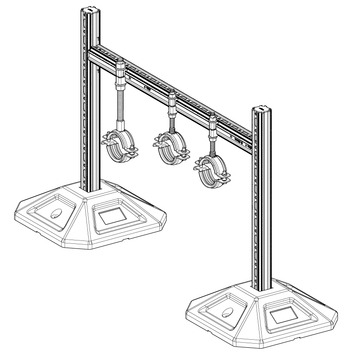

Con la garra de perfil MPK 46 se pueden conectar varillas roscadas de forma lateral y continua al perfil de montaje PRO 46. No hay límite para el ajuste de altura de la abrazadera.
Configuración

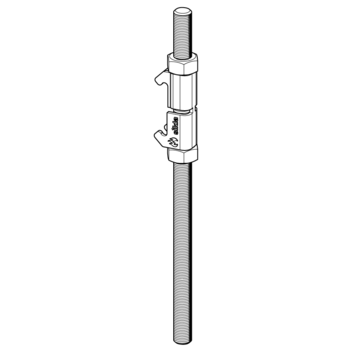

La garra de perfil MPK 46 puede suministrarse como componente individual o como un set premontado compuesto por:
1 x MPK 46
1 x Varilla roscada GST 200 mm
2 x Tuercas hexagonales
Montaje
Colgar la garra de perfil MPK 46 en un lado y encajarla presionando en el centro. Luego, empujar a través de la varilla roscada, ajustar la altura requerida y asegurarla con una tuerca en la parte superior e inferior.
Datos técnicos

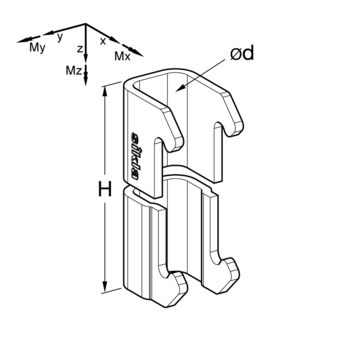

| Tipo | d [mm] | H [mm] | ± Vx,adm [kN] | ± Vy,adm [kN] | ± Vz,adm [kN] |
|---|---|---|---|---|---|
| M8 | 9 | 45 | 0,5 | 0,84 | 2,93 |
| M10 | 11 | 45 | 0,5 | 0,84 | 2,93 |
| M12 | 13 | 45 | 0,5 | 0,84 | 2,93 |
| M16 | 17 | 45 | 0,5 | 0,84 | 2,93 |
| Par de apriete: | 15 Nm |
| Material: | Acero, HCP |
