Rótula GE F 100/160
Aplicación
Soporte para el refuerzo rigidizador de montajes en voladizo en sistemas estructurales siFramo 160, así como para reforzar construcciones de pórticos.
El ángulo α puede variar entre 25° y 155° sin escalonamientos de posición.
Configuración

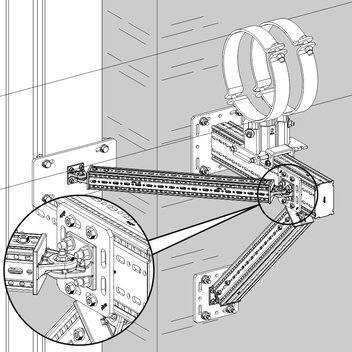

Rótula GE F - ST F 160 con Placa de montaje atornillada
Montaje
La fijación de la rótula sobre la cara de 160 mm de altura del Perfil de montaje TP F 100/160 se realiza atornillando 4 tornillos autorroscantes FLS F sobre la placa base. El perfil de montaje TP F 80 o TP F 100 (según el tipo de rótula) que actúa como rigidizador se inserta en el adaptador octogonal y se fija, igualmente, con 4 tornillos autorroscantes; se necesitará, por lo tanto, un total de 8 tornillos autorroscantes por rótula.
Una vez realizado el montaje con el ángulo de inclinación deseado, el tornillo de unión de la rótula debe apretarse con 40 Nm.
Datos técnicos

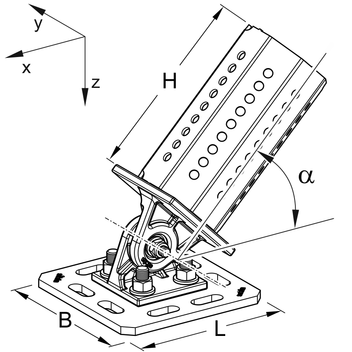

| Tipo | Altura H [mm] | Longitud L [mm] | Ancho B [mm] | Ángulo α |
|---|---|---|---|---|
| GE F 160 - 80 | 140 | 160 | 160 | 25° - 155° |
| GE F 160 - 100 | 180 | 160 | 160 | 25° - 155° |

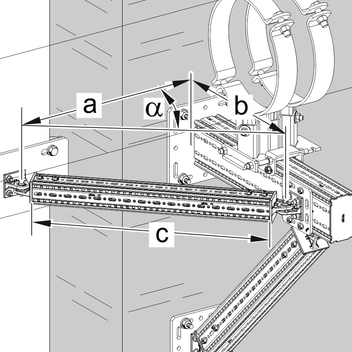

| a = | Longitud horizontal del segmento desde el eje de rotación de la rótula conectada a la estructura metálica hasta la cara de conexión del perfil de montaje 100/160 de la conexión. |
| b = | Longitud de la conexión del voladizo hasta el eje de rotación de la rótula. |
| c = | Longitud de corte del perfil rigidizador entre 2 rótulas. |
| α = | Ángulo de la fijación de la rótula con respecto al voladizo horizontal |
| Material: | Acero, HCP |
