siFramo 80

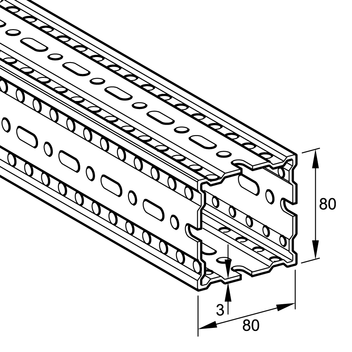

Perfil de montaje TP F 80

Aplicación

Perfil de montaje multifuncional para la creación de pórticos, estructuras de montaje complejas, así como sistemas tridimensionales con diferentes aplicaciones.
Gracias a la forma cerrada de su sección y una alta resistencia a la torsión, permiten la posibilidad de adaptación de piezas de unión y la fijación de soportes de tubería en las 4 caras sin limitaciones. La perforación sincronizada junto con el tornillo autorroscante garantizan la continuidad de la fijación sin escalonamientos de posición, pudiéndose montar elementos en caras contiguas sin interferencias.

Datos técnicos

Tipo

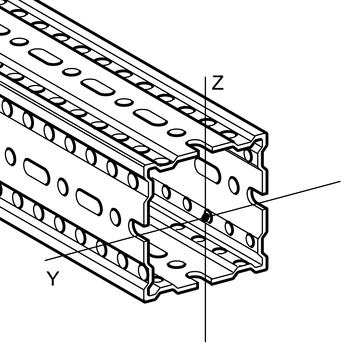

Modulo de resistencia W
[cm3 ]
Momento de inercia I
[cm4 ]
Radio de giro i
[cm]
Momento de torsión lt
[cm4 ]
Area de sección A
[cm2 ]
TP F 80
Wy: 15,83
Wz: 15,83
ly: 62,47
lz: 62,47
iy: 3,58
iz: 3,58
48,40
4,85

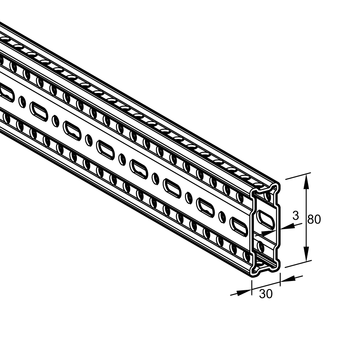

TP F 80/30
Wy: 10,38
Wz: 4,78
ly: 35,40
lz: 6,74
iy: 3,63
iz: 1,58
8,58
2,69

Todos los valores tienen en cuenta las perforaciones del perfil.

Los valores característicos están determinados mediante ensayos reales de efectividad, los resultados geométricos (cálculos analíticos) pueden ser sensiblemente mayores.

Material:
Acero, HCP

Homologaciones / Conformidad

Marcado-CE

Declaración de conformidad Perfil de montaje TP F PDF | 215.9 KB

TipoPeso
[kg/m]
Embalaje unidades
[m]
Código
artículo
TP F 806,46 192539
TP F 80/304,36 113407
